Характеристики микросхемы LM741

В статье рассмотрены характеристики микросхем серии LM741 (datasheet), предоставляющей возможности по решению задач в аналоговых приложениях. Данные устройства собранны на биполярных транзисторах. Они cодержат внутри только один ОУ с высоким коэффициентом усиления и поддерживают широкий диапазон напряжений. На их основе собираются: дешифраторы, интеграторы, сумматоры, а также различные схемы с отрицательной обратной связью.

ОУ из рассматриваемой серии имеют функциональные особенности, которые позволяют считать их очень надежными. Данное суждение подкрепляется информацией из технического описания (datasheet), в котором указано о наличии в таких устройствах внутренних защит: от возможных перегрузок, от «защелкивания» при выходе за пределы синфазного диапазона, а также отсутствии колебаний.

Цоколевка

LM741 выпускается в стандартном восьмипиновом пластмассовом корпусе. Самые распространенные версии данной микросхемы производятся в 8-DIP (для дырочного монтажа) и 8-SOP (для поверхностной установки) упаковках. Назначение выводов (распиновка устройства) представлена на рисунке.

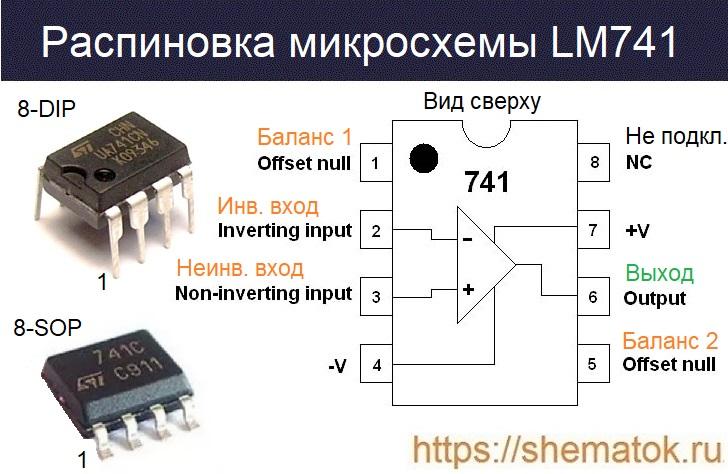

Распиновка микросхемы LM741:

  • Баланс 1;
  • Инвертируемый вход;
  • Не инвертируемый вход;
  • Отрицательное напряжение питания «-»;
  • Баланс 2;
  • Выход;
  • Положительное напряжение питания «+»;
  • Не подключён.

Технические характеристики

Прототипом для создания LM741, определившим его современные характеристики и внутреннюю структуру, стал разработанный в 1968 г. Fairchild Semiconductor операционный усилитель μA741(ТО-5). Последний, благодаря простоте конструкции и неплохим параметрам до сих пор считается у радиолюбителей «типовым» универсальным ОУ. В нём, в отличии от предшественников тех времен, непосредственно на кристалле интегральной схемы (ИС) имелся конденсатор частотной коррекции.

Абсолютные

Абсолютные характеристики LM741:

  • напряжение:
    • питания (VCC) до ±22 В;
    • входное дифференциальное (VI(DIFF)) до ±30 В;
    • на входе (VI) до ±15 В;
  • длительность КЗ на выходе – бесконечно;
  • рассеиваемая мощность (Pd) до 500 мВт;
  • температура: кристалла (TC) от -25 Сo до +125 Сo; хранения (TSTG) от -65 до +150 Сo

Все данные взяты из datasheet на микросхему LM741.

При знакомстве с представленными выше параметрами необходимо учитывать, что микросхема с маркировкой  LM741CN способна работать только при более низких температурах (TC) от 0 Сo до +70 Сo. Не стоит допускать перегрева выше этих значений. Превышение предельно возможных (абсолютных) характеристик чаще всего приводят к выходу устройства из строя.

Электрические

В таблице ниже приведены электрические параметры LM741. В отдельном столбце указаны как минимально, так и максимально возможные значения. Все данные измерены производителем при определенных условиях, указанных дополнительно.

Аналоги

Несмотря на большую популярность и отсутствии в магазинах дефицита LM741, у неё есть аналог. В советское время был разработан почти полный клон данной микросхемы — К140УД7. В зарубежных странах схожими по параметрам являются: RC741N, AD741, CA741, MC1741, OP07, UPC741.

Производители и Datasheet

LM741 выпускается многими компаниями. В настоящее время самыми известными из них являются: Texas Instruments и National Semiconductor. В России в основном распространены версии от китайских производителей. Ознакомится с одним из datasheet на LM741 можно в по ссылке.
