Микросхема TDA2030A

Интегральная микросхема TDA2030A, согласно своим техническим характеристикам, предназначена для использования в качестве одноканального усилителя низкой частоты класса AB. Она включает в себя, уже стандартные для таких устройств, системы: защиты от короткого замыкания, перенапряжения, ограничения рассеиваемой мощности и термического отключения.

Создаваемые на её основе УНЧ характеризуются небольшими искажениями и уровнем собственных шумов. Широко применяется в изготовлении электронной начинки для систем типа 2.0 и 2.1 компьютерных акустических колонок, сделанных преимущественно из дерева. Мощность последних у разных производителей варьируется от 9 до 14 Вт.

Цоколевка

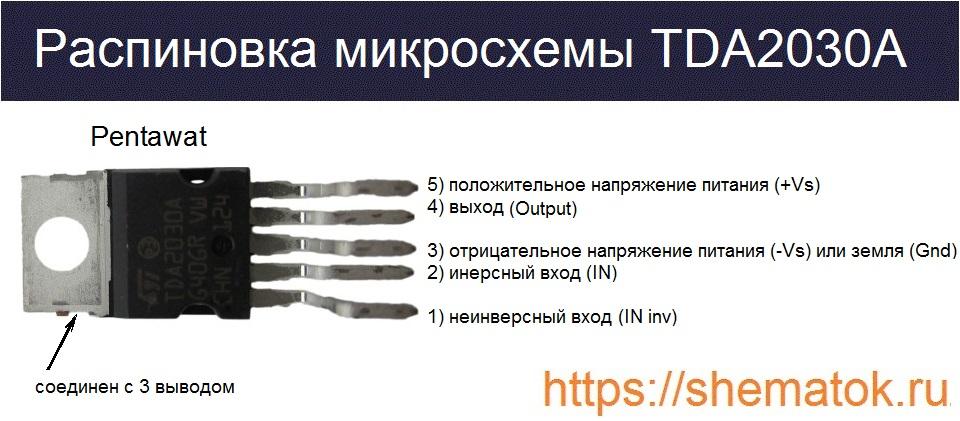

Распиновка TDA2030A следующая. Она изготавливается в современном, пластиковом корпусе для микросхем PENTAWAT, с пятью металлическими контактами. Более ранние версии выпускались в упаковке ТО220-5. Если смотреть на лицевую сторону, там где маркировка, то первая и вторая “ножки” – это неинверсный (IN) и инверсный (IN inv) входы соответственно, четверная — выход. Отрицательный полюс источника питания (в однополярных схемах) соединяют с третьим (GND), а положительный с пятым выводом микросхемы (Vcc +).

tda2030a цоколевка

Третий контакт микросхемы физически соединен с радиатором.

Технические характеристики

В техописании интегральной микросхемы TDA2030A указано, что она способна обеспечить большой выходной ток, при этом иметь достаточно низкую гармонику и перекрестные искажения. Внешние диоды защищают от бросков прямого и обратного перенапряжения. Номинальная выходная мощность на один канал составляет до 18 Вт. Устройство может использоваться как с двуполярным, так и однополярным источником питанием. Рассмотрим более подробно его предельно допустимые параметры:

  • максимальное напряжение: питания (VS) = ± 22 В; на входе микросхемы (Vi) = ± 22 В; между прямым и инверсным входами (Vdi) = ± 15 В;
  • пиковый выходной ток IO = 3,5 А;
  • наибольшая мощность рассеивания (при Tк=90 ОС) Ptot = 20 Вт;
  • температура хранения и эксплуатации от -40 до +150 ОС.

Максимальное постоянное питающее напряжении TDA2030A может достигать 44 В.

Электрические параметры

Основные электрические характеристики TDA2030A (при VS=±16 В, температуре окружающей среды TA = +25 ОС):

  • напряжение питания (VS) от ± 6 до ± 22 В;
  • минимальное сопротивлении в нагрузке (RL) — 4 Ом;
  • ток покоя (Id) от 50 мА до 80 мА;
  • ток смещения на входе Ib (при VS=±22 В) от 0,2 мкА до 2 мкА;
  • напряжение смещения на входе Vos (при VS= ±22 В) от ±2 В до ±20 В;
  • ток сдвига на входе: от ±20 нА до ±200 нА;
  • выходная мощность Po (частота сигнала f от 40 до 15 000 Гц): при RL = 4 Ом — от 15 до 18 Вт; при RL= 8 Ом — от 10 до 12 Вт; при RL= 4 Ом и VS = ± 19 В — от 13 до 16 Вт;
  • полоса пропускания BW (при Po = 15 Вт и RL=4) — 100 кГц;
  • скорость нарастания SR = 8 В/мкс;
  • величина гармонических искажений THD (Po от 0,1 до 14 Вт, f = 40 … 15 000 Гц): при RL= 4 Ом до 0,08%; при RL= 8 Ом до 0,5%;
  • отношение сигнал шум: при Po =15 Вт до 106 дБ; Po = 1 Вт до 94 дБ;
  • температура отключения при перегреве +145 ОС.

Аналоги

Наиболее подходящими аналогами у TDA2030A являются: LM1875 и TDA2050. Это самая популярная замена у радиолюбителей для ремонта компьютерной акустики. Не стоит путать их с другой микросхемой — TDA2030, которая почти полностью совпадает маркировкой, но не является идентичной и имеет более низкие параметры.

Подобрать похожий операционный усилитель из отечественных образцов не удастся, так как таких просто нет.

Стоит так же отметить модификации рассматриваемой микросхемы с вертикальными (TDA2030AL, TDA2030AV) и горизонтальными выводами (TDA2030AH) для монтажа на плату. Кроме физически измененного расположения контактов, они больше ничем не отличаются от оригинала.

Применение

TDA2030A широко применяются как при создании простейших одномодульных схем, повторителей сигналов, низкочастотных генераторов, так и современных стереоусилителей средней мощности. На видео представлен материал по самостоятельной сборке одного из таких устройств — одноканального УНЧ.

Производители

DataSheet от микросхемы TDA2030A можно посмотреть от ее выпускающих компании: STMicroelectronics, Unisonic Technologies, Contek Microelectronics Co. В нашей стране они широко распространены от STM. Кроме самих микросхем, на прилавках российских магазинов радиотоваров можно встретить готовые модули, с одноименным названием и необходимой обвязкой.
