Характеристики и DataSheet микросхемы 4558D

Согласно своим техническим характеристикам указанным в datasheet, интегральная микросхема 4558D представляет собой сдвоенный операционный усилитель. Она отличается высоким коэффициентом усиления и имеет встроенную защиту от короткого замыкания.  Ее изготавливают на едином кремниевом кристалле с использованием усовершенствованной эпитаксиальной технологии. Данное устройство широко применяется в аудиосистемах, радиомикрофонах, подслушивающих устройствах.

Цоколевка

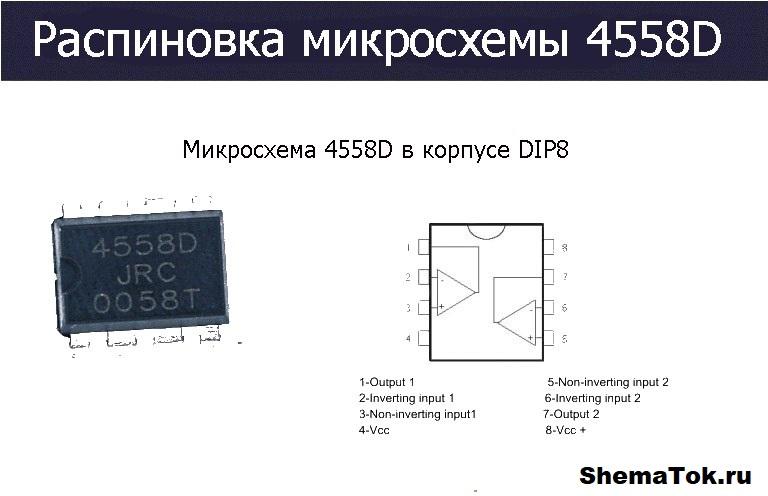

Сдвоенный операционный усилитель 4558D выпускается в корпусе DIP8. Существуют также аналогичные микросхемы, изготавливаемые в других упаковках: 4558M  в DMP8, 4558V в SSOP8, 4558L в SIP8, 4558D в SOP8. На рисунке ниже можно увидеть, как расположены выводы этой микросхемы и ознакомиться с ее внешним видом.

Распиновка 4558d

Назначение выводов по порядку:

  1. Выход первого усилителя.
  2. Инверсный вход первого усилителя.
  3. Вход первого усилителя.
  4. Минус питания.
  5. Вход второго усилителя.
  6. Инверсный вход второго усилителя.
  7. Выход второго усилителя.
  8. Плюс питания

Технические характеристики

Характеристики интегральной микросхемы 4558D, так же как и для транзисторов, делятся на две категории: максимально допустимые и электрические. Рассмотрим предельно допустимые характеристики. Все данные получены путём тестирования при температуре  +25ОС, если для конкретного значения не указаны другие условия.

Перечислим предельные режимы:

  • максимальное напряжение питания V = ±18 В;
  • наибольший допустимый диапазон напряжения на входе V idr = 30 В;
  • предельно допустимое напряжение на входе V in = 15 В;
  • Максимальная ощность рассеивания P d = 570 МВт;
  • Диапазон температур хранения Tstg = от-55 до 125 ОС.

Кроме предельных существуют также электрически. При тестировании большинства параметров соблюдались следующие режимы измерения: напряжение питания VS = ± 15 В, сопротивление температура окружающего воздуха Tamb=25 ОС. Другие значения, при которых проводились те или иные конкретные измерения, приведены в таблице в специальной колонке «Режимы измерения».

Технические параметры 4558d

Аналоги

Аналоги микросхемы 4558d, как по характеристикам, так и по цоколевке можно назвать такие устройства: BA715, LA6458, MB3607M, AN1358, AN6562, AN6552, AN6572, AN4558, AN6552, LA6552, LA6458D, LM833CM, MC1458. Если ни одно из перечисленных устройств не подошло, можно попробовать использовать неполные аналоги: HA7-5102-2,  KIA4558P , MC4558IN, MC4558CP1, MC4558CP1. Они могут отличаться от вышеперечисленных по электрическим параметрам, поэтому перед их использованием рекомендуется ознакомиться с их технической документацией. Отечественная промышленность схожих с 4558D не выпускает.

Производители

Среди крупнейших производителей данной микросхемы можно назвать такие компании: New Japan Radio, Philips Semiconductors, Texas Instruments, Fairchild Semiconductor, ARTSCHIP ELECTRONICS. В отечественных магазинах, чаще всего, можно найти продукцию выпущенную на предприятиях New Japan Radio и Texas Instruments. Реже встречаются изделия других фирм.

Схемы включения 4558d можете найти в datasheet на устройства, кликнув по ссылки выше с названием производителя.
