Согласно техническим характеристикам Д814В является стабилитроном. Кристалл устройства изготовлен из кремния по диффузно-сплавной технологии. Ранее его довольно часто использовали в советской радиоэлектронной аппаратуре общего назначения для стабилизации питания от 9.0 до 10.5 В с током в 5.0 мА.
В настоящее время Д814В морально устарел и не используется промышленностью в новом оборудовании. Однако его продолжают применять при ремонте устаревшей советской техники и бытовой электронике. Устройство выделяется повышенными сроками хранения (до 25 лет) и эксплуатации в местах с регулируемыми температурой и влажностью.
Цоколевка

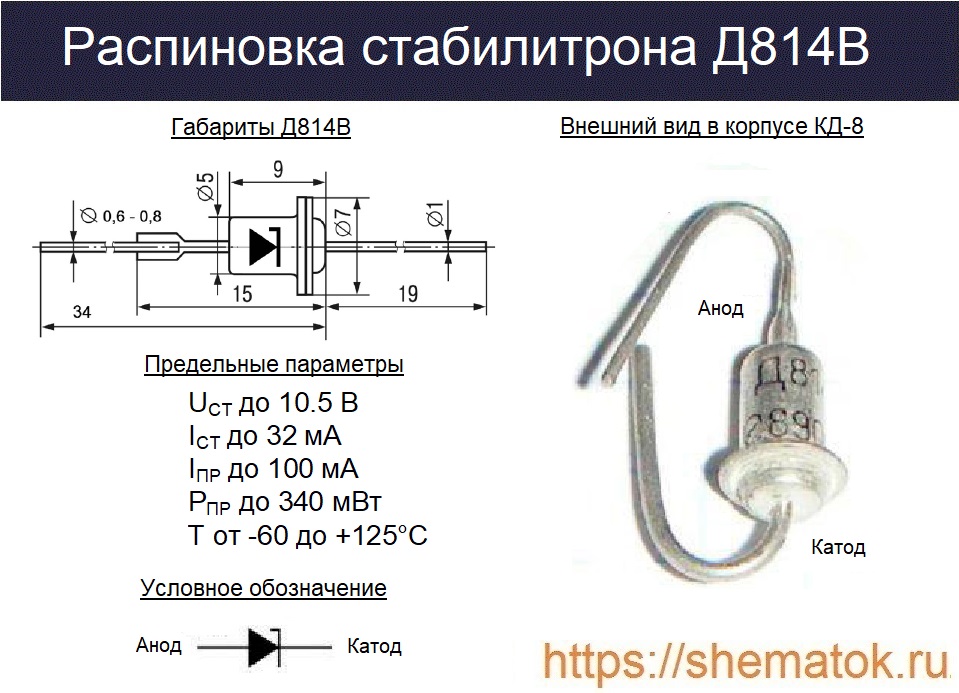

Д814В встречается только в упаковке советского образца КД-8. Масса изделия составляет не более 1 грамм. Вместе с символьно-буквенной маркировкой на корпусе присутствует месяц и год выпуска. Внешний вид и распиновка стабилитрона представлены на рисунке ниже.
Основные характеристики
Рассмотрим особенности конструкции и основные технические характеристики Д814В. Корпус представляет в рабочем состоянии положительный электрод (т.е. анод). Для увеличения пропускной способности по току производителями предусмотрена возможность параллельно соединения одного и более стабилитронов. Также допустимо последовательное подключение. При этом, количество устройств теоретически не ограничено.
Предельные эксплуатационные характеристики Д814В:
- максимальная рассеиваемая мощность (PПР): до 340 мВт (при Т до +35°С);
- токи стабилизации (IСТ): максимальный до 32 мА (при Т до +35°С); минимальный до 3 мА;
- постоянный прямой ток (IПР): до 100 мА;
- температура окружающей среды (Т): от -60 до +125°С.
С увеличением температуры кристалла, а также нагревом воздуха более +35°С, параметры устройства резко ухудшаются. Значение PПР вместе с нагревом от +35°С до +100°С и от +100°С до +125°С уменьшается линейно. Диффсопротивление при этом также растёт.
В случае превышения критических значений параметров изделие может выйти из строя. Работа изделия в повышенных режимах эксплуатации может приводить к нестабильной работе всей схемы, в которой задействован стабилитрон.
Рекомендации по эксплуатации
В советских паспортах (этикетках) на устройство присутствуют рекомендации об условия эксплуатации. В них говорится, что пайка выводов разрешена только на расстоянии не более 5 мм от корпуса. Нагрев внешней металлической упаковки не должен быть выше +125°С. Также оговариваются механические нагрузки на изделие. К анодному выводу рекомендуется прикладывать растягивающее усилие до 19,6 Н, а к катодному до 9,8 Н.
Аналоги
У стабилитрона Д814В отсутствует зарубежный аналог. Ранее его было возможно заменить импортным 1N1959A, которого нет в продаже в настоящее время. Из отечественных изделий можно рекомендовать Д814В1. Последний является полностью идентичным по параметрам устройством, за исключением стеклянного корпуса D0-31.
