Характеристики стабилитрона Д814Б

Согласно заявленным производителями техническим характеристикам, Д814Б является кремниевым стабилитроном, изготовленным по сплавно-диффузной технологии. Относится к устройствам из серии Д814 со средними по мощности параметрами (до 340 мВт). Стабилизируемое им напряжение находится в пределах 8.0 — 9.5 В, с током 3.0 — 36 мА.

Цоколевка

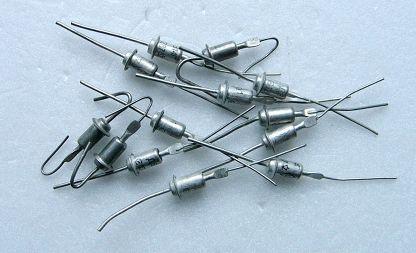

Советская промышленность выпускала Д814Б в металлостеклянном корпусе КД-8. На внешней стороне изделия наносилась буквенноцифровая маркировка с эмблемой завода-изготовителя. Вес таких устройств не превышал 1.0 г.

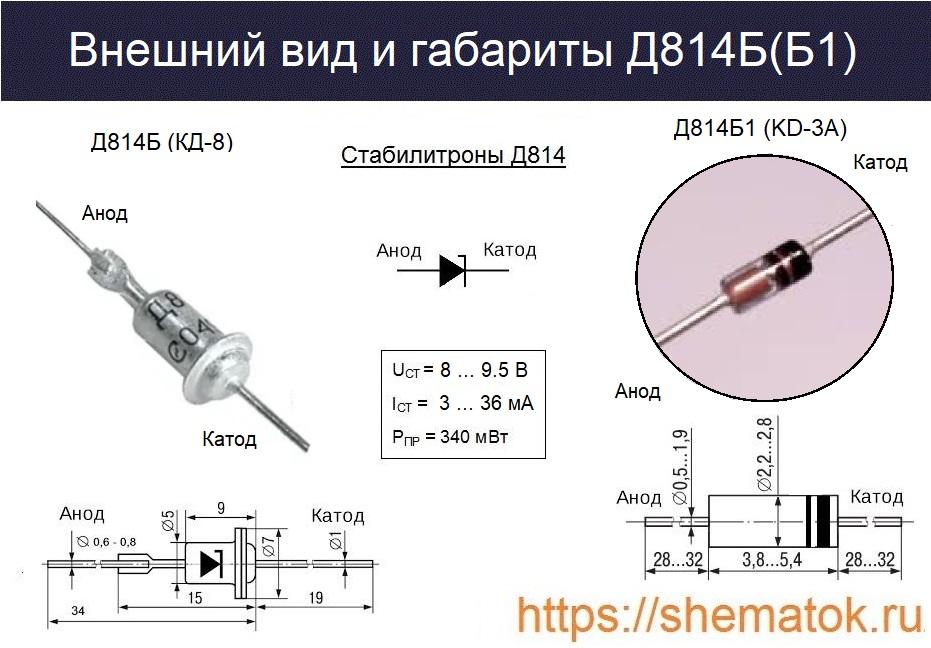

Внешний вид и габариты Д814Б (Б1)

Современные стабилитроны, имеющие в конце маркировки символы «Б1», изготавливают в обновлённом стеклянном корпусе KD-3A. Со стороны катода две черные полоски (широкая и узкая). На рисунке выше представлен внешний вид, распиновка и размеры обоих версий.

Технические характеристики

Рассмотрим предельно допустимые параметры Д814Б. Немаловажное значение при подборе стабилитрона имеет его дифференциальное сопротивление (RД). У рассматриваемого образца, при токе стабилизации (Iст) до 5 мА, вместе с ростом температуры внешней среды (ТА) с -60 до +125oС, RД увеличивается с 10 до 18 Ом .

Максимальные эксплуатационные характеристики Д814Б:

  • ток стабилизации:
    • максимальный — до 36 мА (ТA =+35 oС); до 21 мА (ТA =+100 oС); до 10 мА (ТA = +125 oС);
    • минимальный — от 3 мА;
  • постоянный прямой ток до 100 мА;
  • рассеиваемая мощность: до 200 мВт (ТA =+100 oС); до 340 мВт (ТA < +35 oС); до 100 мВт (ТA =+125 oС);
  • температура  (ТA) — 60…+125 oС.

Недопустимо превышать предельные значения параметров. Особенно следует обратить внимание на температурные режимы эксплуатации. Вместе с нагревом внешней среды рассеиваемая мощность изделия линейно снижается (с 340 мВт до 100 мВт), при этом напряжение стабилизации (U СТ) растёт до 10.5 В.

Стоит отметить, что для увеличения возможностей по максимально пропускаемому току, производитель допускает параллельное включение неограниченного числа стабилитронов. При этом, предельная температура пайки не должна превышать +125oC, а расположение выводов на плате не ближе 5 мм от корпуса.

Электрические параметры

Ниже рассмотрим электрические параметры Д814Б. В техописании (datasheet) они указаны отдельно. Все значения измерений представлены для тока стабилизации (IСТ) до 5 мА.

Электрические параметры Д814Б (при IСТ до 5 мА):

  • стабилизируемое напряжение (U СТ): 7.0-9.5 В (ТA = -60 oС); 8.0-9.5 В (ТA = +25 oС); 8.0-10,5 В (ТA = +125 oС);
  • температурный коэффициент для U СТ (при ТA от – 60 до +125 oС) до 0.080%/ oС; нестабильность U СТ : ±1 %;
  • уход U СТ  при продолжительности 10 с через 5с после включения: до 190 мВ;
  • прямое напряжение (UПР) до 1 В (IПР= 50мА, ТA от -60 до+125 oС);
  • ток обратный до 0.1мкА (при UОБР = 1В);
  • дифференциальное сопротивление (RД): до 10 Ом (ТA до +25 oС); до 18 Ом (ТA от -60 до +125 oС).
Советуем Вам проверить информацию о содержании драгоценных металлов в Д814Б, так как некоторые модели могут иметь ценность даже в нерабочем состоянии, особенно продукция старого образца.

Аналоги

Для стабилитрона Д814Б трудно подобрать подходящий аналог не российского происхождения. Довольно часто их меняют на более мощные изделия из той же серии — Д814. Иногда в качестве замены подходят импортные устройства вроде, рассчитанные на напряжения стабилизации от 9 до 12 В: 1N4742A, 1N4740.

Производители

На данный момент основным отечественным производителем Д814Б является компания «Орбита» из города Саранск. Ознакомится с техописанием (datasheet) на изделие указанного предприятия можно по ссылке.
