Стабилитрон Д814Г (Г1)

В статье рассмотрены основные характеристики стабилитрона Д814Г. Этот кремниевый, сплавно-дифузный полупроводниковый прибор средний по мощности. Напряжение стабилизации находится в диапазоне 10-13.5 В, при токе 3-29 мА.

Многие ошибочно принимают его за диод. Конечно его можно использовать в таком качестве, но основные функции в схемотехнике у него немного другие. Главной же является – способность стабилизации постоянного питания.

Цоколевка

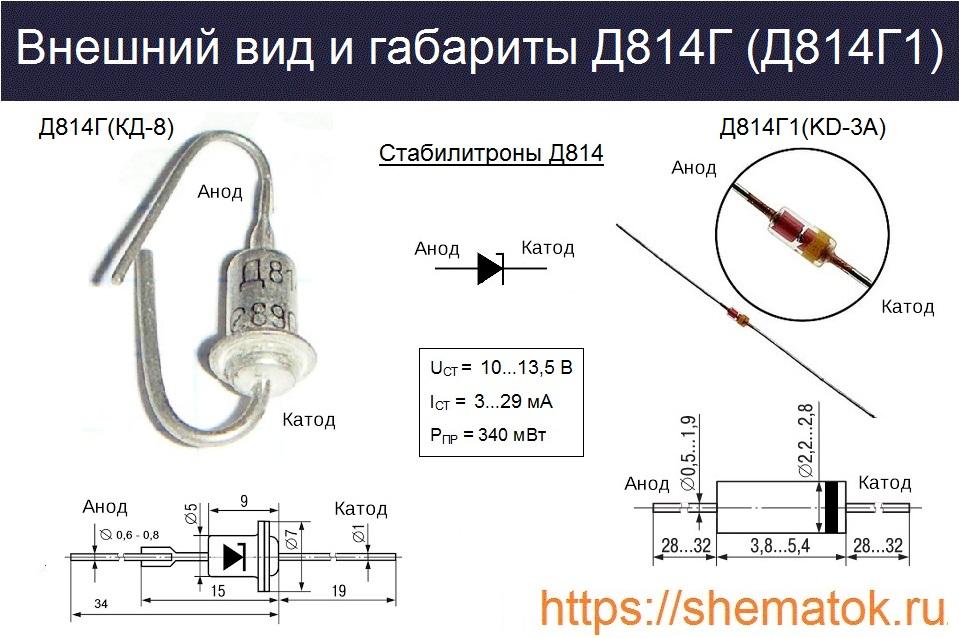

Д814Г широко распространен в устаревшем корпусе КД-8. Анод в нём физически прикреплен к внешней металлической оболочке. В последнее время также производится в современном стеклянном КД-3а с наименованием Д814Г1. Обе упаковки имеют проволочные выводы для монтажа в отверстия. Их внешний вид и распиновка представлены на рисунке.Внешний вид и габариты Д814Г

Вес устройства в устаревшем корпусном исполнении не превышает 1.0гр, а в обновленном — 0.3гр.

Технические параметры

Д814Г является одним из лидеров в своей серии по напряжению стабилизации (10 … 13.5 В). При этом, диффсопротивление находится в диапазоне 15…30 Ом. Данные величины наиболее важны при подборе стабилитрона.

Рассмотрим остальные максимально допустимые параметры Д814Г:

  • ток стабилизации: до 29мА (Т =+35 ОС);до 17мА (Т =+100 ОС);до 8,3мА (Т = +125ОС);
  • постоянный прямой ток до 100мА;
  • мощность рассеивания: до 340мВт (Т < +35 ОС);
  • до 200мВт (Т =+100 ОС) ; до 100мВт (Т =+125 ОС);
  • температура воздуха (Т)-60 … +125 ОС.

С увеличением температуры окружающего воздуха (Т) величина рассеиваемой мощности снижается линейно. Возможно параллельное и последовательное соединение между собой необходимого числа стабилитронов. Допустимое расстояние от корпуса выводов при пайке — не менее 5 мм. Температура пластиковой упаковки, при этом, не должна превышать +125 ОС.

Электрические параметры

Электрические параметры представлены в виде таблицы в отдельном разделе даташит. Они рассчитаны производителем для IСТ = 5мА. Дополнительные «режимы измерений» указаны в отдельном столбце. Рассмотрим их по отдельности:

  • напряжение стабилизации (UСТ): 10…12 В (Т = +25 ОС); 9…12 В (Т = -60 ОС); 10…13,5 В (Т = +125 ОС);
  • температурный коэффициент для UСТ(Т = -60…+125 ОС):– не выше 0.095%/ОС;
  • временная нестабильность для UСТ: ±1 %;
  • отклонение UСТ  после 5с с начала работы при длительности 10с: не более 240 мВ;
  • прямое постоянное напряжение (UПР) не более 1 В (если IПР= 50мА, Т = -60 ОС …+125 ОС);
  • обратный ток не более 0.1мкА (если U ОБР = 1В );
  • диффсопротивление (RД): до 15 Ом (Т = +25 ОС); до 30Ом (Т = -60…+125 ОС).

При включении данного электронного устройства необходимо правильно определить полярность — на анод подается «минус», а на катод «плюс».

Аналоги

У российского Д814Г не существует полноценного аналога, особенно в корпусном исполнении КД-8. Поэтому еcли необходима замена, то её часто находят в стабилитронах этой же серии Д814. Также хорошей альтернативой будут импортные, в стеклянном корпусе DO-41, на 9-12 В: 1N4742A, 1N4740. Или BZX79-C13 в DO-35.

Производители

Единственным производителем Д814Г является отечественное компания АО «Орбита», расположенная в г. Саранск. Скачать даташит на рассмотренное устройство можно по ссылке.
