Микросхема-усилитель TDA7833

Согласно техническим характеристик микросхема TDA7388 является четырехполосным аудиоусилителем класса AB c максимальной выходной мощностью до 41 Вт на каждый канал с нагрузкой от 4 Ом. Разработан специально для автомобильных радиоприемников компанией ST Microelectronics. Устройство позволяет создавать аудиосистемы с минимальным набором электронных компонентов. В продаже широко распространены готовые модули на его основе и конструкторы для сборки своими руками.

Фотография модуля на tda7388



TDA7388 иногда называют звуковой процессор. Он позиционируется на рынке как бюджетная версия. Цена устройства в России начинается от 200 рублей. Довольно часто встречается в штатных автомобильных аудиосистемах, различных магнитолах и радиоприёмниках. Очень популярен у производителей недорогого оборудования. Но избалованного потребителя сегодня трудно удивить его качеством звучания. Поэтому многие специально покупают подобные системы и затем перепаивают усилитель на  аналог мощнее и дороже вроде TDA7850.

Цоколевка

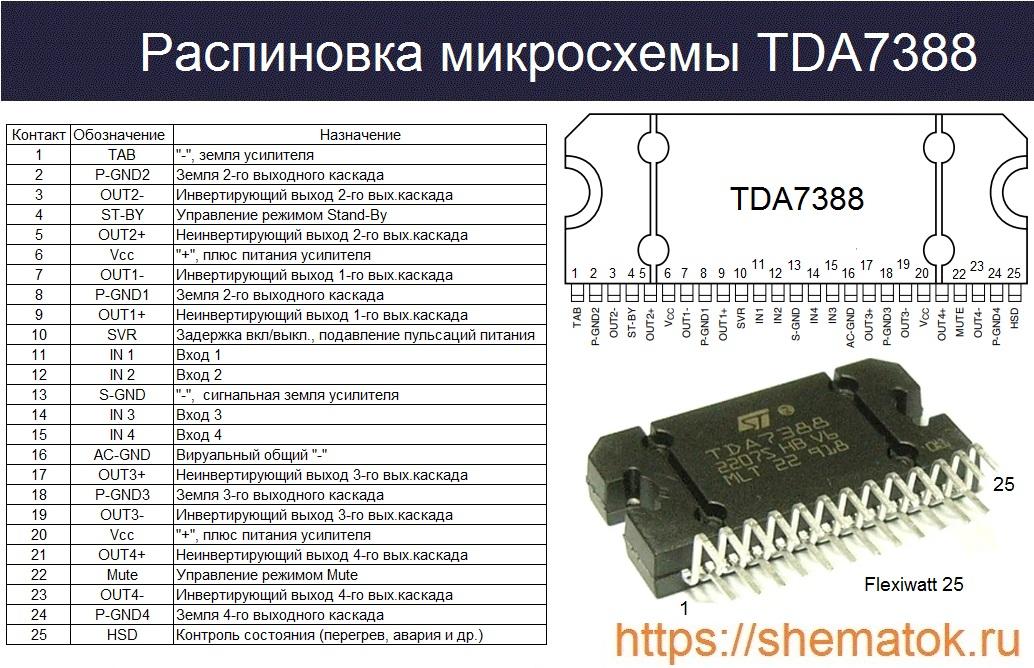

Распиновка TDA7388 включает 25 контактов размещенных в современном пластиковом корпусе Flexiwatt 25. Земляные «TAB», «P-GND» и «S-GND» выведены отдельно для предотвращения паразитных наводок силовой части на входные цепи микросхемы. Назначение выводов на русском и английском языке представлено на рисунке.

tda7388 распиновка

Технические параметры

Согласно даташит TDA7833 выдает до 41 Вт мощности (PO) на каждый из четырех каналов, с нагрузкой до 4 Ом. Стоит учитывать, что это предельно возможное значение заявленное производителем для максимального напряжения в 18 В, с наибольшим коэффициентом нелинейных искажений (THD). В лучшем случае, при использовании усилителя от электросети автомобиля (12-14 В), раскачать хорошие динамики можно до 15-20 чистых, не искаженных ватт.

Максимальные

Приведём перечень максимально возможных значений параметров для TDA7833:

  • напряжение питания: рабочее (VCC) 10…18 В; максимальное (VCC (pk)) до 50 В;
  • выходной ток (IO): повторяющийся (D=10%, f=10 Гц) до 4,5 А; неповторяющийся (t=100 мкс) до 5 А;
  • рассеиваемая мощность (Ptot) до 80 Вт, при ТК до 70 oC;
  • температура: кристалла (ТК) до + 150 oC; хранения (TSTG) -55 … +150 oC.

Электрические

Таблица основных электрических параметров представлена на рисунке ниже. Они получены при следующих условиях испытаний: V CC =14,4 В, R L= 4Ом, R g= 600 Ом, f = 1 кГц, TA до 25 °C, если не указано иного. Электрические параметры tda7388

Особенности

Микросхема имеет встроенные защитные функции оберегающие её от перегрева, переплюсовки, перегрузок по току и короткого замыкания. Оснащена режимами тишины (Mute) и сна (St-By). Эти функции включаются при подаче на соответствующие контакты (описанные выше) напряжения более 3,5 В, а выключаются при снижении до 1,5 В. Для их постоянно работы допускается замыкание соответствующих ножек микросхемы на плюс питания.

Комплементарная схема выходов PNP/NPN уTDA 7388 создает возможность достигать значений напряжения питания без использования вольтодобавочных конденсаторов. К сожалению эту микросхему нельзя использовать с низкоомной нагрузкой (от 2 Ом) акустики премиального класса.

Аналоги

В поисках лучшего звука меломаны ищут аналог для TDA7833. Считается, что это обусловлено отсутствием у данной микросхемы чистых высоких частот и «мягкости басов». Её можно заменить в акустических системах, без смены обвязывающих компонентов, на лучшие по параметрам и в тоже время более дорогие: TDA7560, TDA7850, TDA7851. В качестве замены также подойдут: pal007, tda7381, tda7384, YD7388. При этом необходимо проверить, что распиновка этих устройств идентична.

Как проводится замена tda7388 на tda7850 в китайских магнитолах представлен в следующем видеоролике.

DataSheet на усилитель tda7388 в pdf можно скачать по ссылке.
