Микросхема-усилитель TDA7297

По техническим характеристикам TDA7297 (которые указаны в datasheet), является двухканальным усилителем звуковой частоты (класс АВ), по 15 Вт на каждый канал. Для создания схем УНЧ на его основе требуется минимальный набор электронных компонентов. Разработан специально для применяется в телевизионной технике и портативных радиоприемниках. Эта микросхема оснащена встроенными функциями: отключения звука (Mute), режимом сна (St-By), защитой от КЗ и перегрева. Имеет большой диапазон питающих напряжений (от 6 до 18 В), поэтому очень популярна у радиолюбителей.

Цоколевка

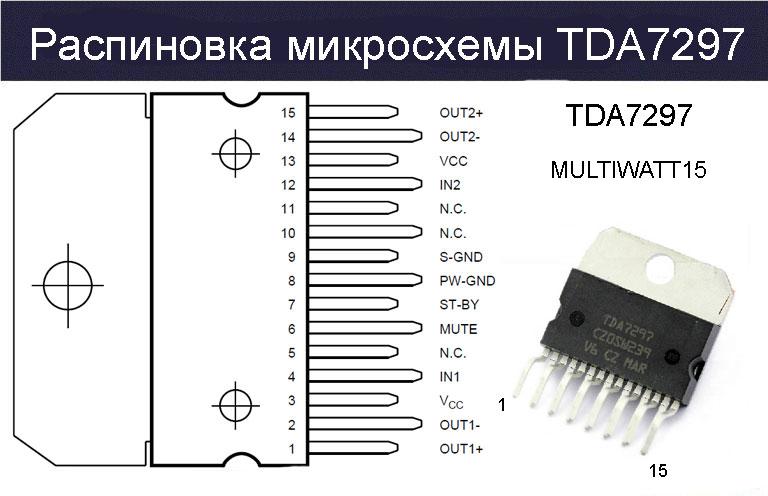

Микросхема TDA7294 производится в пластмассовом корпусе MULTIWATT-15. Её более новая модификация TDA7294SA в монолитной пластиковой упаковке CLIPWATT-15. Оба усилителя монтируются на плату вертикально, с обязательным креплением к радиатору. Распиновку выводов Вы можете посмотреть на рисунке ниже.цоколевка tda7297

Металлическая подложка микросхемы в корпусе MULTIWATT-15 соединяется, при монтаже на плату, с минусом питания.

Перечислим назначение пинов TDA7297:

  • 1 и 2 (OUT1+ и OUT1-) – выходы на первый динамик;
  • 3 и 13 (VCC) – напряжение питания (от 6 до 18 В);
  • 4 и 12 (IN1 и IN2) – входной сигнал на первый и второй динамик соответственно;
  • 5, 10, 11 (NC) – не используются;
  • 6 (Mute) –вывод предназначенный для управления входным сигналом;
  • 7 (St-By) – перевод микросхемы в спящий режим;
  • 8 (PW-GND) – минус питания;
  • 9 – (S-GND) – минус входного сигнала;
  • 14 и 15 (OUT2- и OUT2+) –на второй динамик.

Технические характеристики TDA7297

  • питающее напряжение VS = 20 В;
  • ток на выходе IO = 2 А;
  • рассеиваемая мощность (при Tcase=70 ОС) Ptot = 33 Вт;
  • температура: хранения от -40 до +70 ОС; рабочая от 0 до +70 ОС;
  • термическое сопротивление между кристаллом и корпусом Rth j-case обычное 1,4 ОС/Вт, максимальное 2 ОС/Вт.

Выше рассмотрены предельно допустимые значения. Все данные представлены для работы при температуре окружающей среды (TA) +25ОС, если не указано другого:

Электрические параметры

Электрические характеристики представлены с учётом: напряжения питания Vсс = 16,5 В, сопротивления (индуктивное) нагрузки RL = 8 Ом, TA=+25 ОС и частоте входного сигнала f = 1 кГц. Другие параметры, при которых проводилось тестирование производителем, находятся в отельной колонке с названием «режимы измерения».Электрические параметры tda7297

Аналоги

Полноценного аналога для TDA7297 не существует. Однако есть микросхемы, у которых параметры и расположение выводов очень похожи. Например: TDA7266S, TDA7266, TDA7266M, TDA7266MA, TDA7266B, TDA7297SA. Наиболее близкой по характеристикам считается TDA 7266S. В любом случае, лучше сверить ТТХ усилителя перед его применением с даташит от производителя.

Схема

Схему включения TDA7266S все производители приводят в своих даташит (технических описаниях). Проще всего её собрать используя готовые наборы, которые можно легко найти и приобрести на сайте Алиэкспресс. Пример сборки такого радиоконструктора, с демонстрацией его работы, представлен в видеоролике.

Производители

Производством усилителя TDA7297 занимаются две широко известные на российском рынке компании: STMicroelectronics (STM), Unisonic Technologies (UTS). В продаже чаще встречаются микросхемы от STM, но можно найти и от UTS. Скачайте даташит по ссылкам с их наименованием.
