Характеристики микросхемы TDA2822M

Технические характеристики микросхемы TDA2822M позволяют использовать её в качестве двухканального усилителя звука в портативных кассетных плеерах, радиоприемниках с автономным питанием. Она довольно часто встречается в маломощных колонках, различных малогабаритных аудиосистемах и даже в материнских платах персональных компьютеров. Выделяется среди других подобных устройств небольшими размерами, довольно низким постоянным напряжением питания, малыми гармоническими искажениями и током потребления. Имеет внутреннюю защиту от перегрева и короткого замыкания на выходе.

Первую версию микросхемы разработала европейской SGS-Thomson Microelectronics в начале 1990-х. Невысокая стоимость, неплохие характеристики и широко распространённые в интернет схемы на TDA2822М, сделали его одним из самых успешных и популярных для применения в аудиотехнике. К нему до сих пор не угасает интерес у многих начинающих и даже опытных радиолюбителей.

Цоколевка

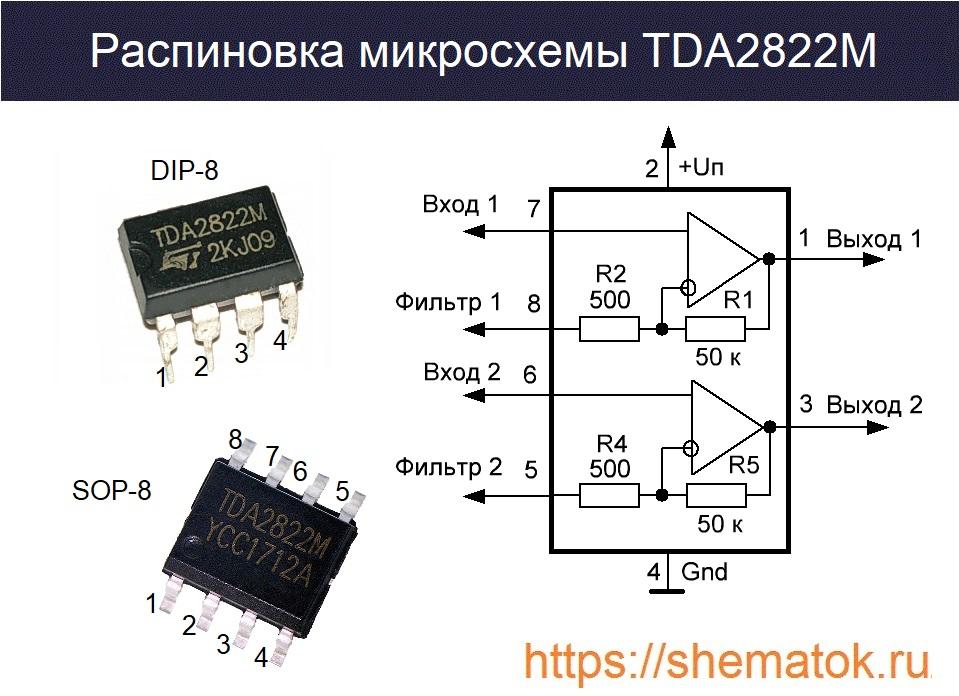

TDA2822M выпускается преимущественно в стандартном малогабаритном пластмассовом корпусе DIP-8. Встречается также экземпляры для поверхностного монтажа на плату (SOIC, SOP-8). Оба варианта исполнения имеют по 8 выводов. Внешний вид и распиновка устройства представлена ниже.

Распиновка TDA2822M

Технические характеристики

TDA2822M не требует для работы больших напряжений и обладает высоким коэффициентом усиления (до 41 дБ). Выходная мощность (PO) зависит он конфигурации системы и её электронной обвязки. Чаще всего для включения схемы используют номинальные для неё 9 В (иногда обычную крону). При таком питании можно получить заявленные производителем 1,0-1,4 Вт на стандартные 8-ми омные колонки, но с достаточно большими уровнями гармонических искажений в 10 % (TDA), не приемлемыми для прослушивания музыки.

При питании от 6 В на 8-ми омных динамиках можно получить до 300-380 мВт, но тоже с высокими TDA до 10 %. Некоторые радиолюбители заявляют о получении выходной мощностью в 2 Вт при питания в 12 В, но не учитывают работу устройства на предельных своих возможностей. В техническом описании (datasheet) данные о таких экстремальных режимах эксплуатации (с напряжением более 9 В), производителями не представлены. Приведем максимально возможные значения параметров.

Максимальные параметры

Абсолютные (предельно допустимые) значения параметров для TDA2822M:

  • напряжение питания (VS) до 15 В;
  • выходной ток (IO) до 1 А;
  • рассеиваемая мощность (Ptot) до 1.4 Вт (при TCASE до 50 °C);
  • диапазон рабочих температур (TA) от -20 до 70 °C;
  • температура хранения (Tstg) от -40 до +150 °C.

Не стоит превышать предельно допустимые значения параметров. Это приведёт к появлению высоких искажений, сильному нагреву микросхемы и вероятности скорого выхода её строя. Для охлаждения можно использовать небольшой радиатор, хотя в большинстве случаев он не нужен.

Интересно, что некоторые советские интегральные микросхемы, применяемые в качестве УНЧ, оснащались радиатором. Например, в усилителе К174УН7 в полимерном корпусе 201.12-1 (или 238.12-1) имеется встроенный теплоотвод в виде двух металлических лепестков. У зарубежных компаний таких решений не встречается.

Слушать музыку с искажениями — не самое приятное занятие. Для получения приемлемого качества звучания и уменьшение уровня TDA чаще всего уменьшают выходную мощность (PO). Например при работе усилителя в мостовом режиме, для уменьшения TDA до 0,2% в 8-ми омной нагрузке, необходимо снизить PO до 0,5 Вт.

Cхемы включения

Многие параметры зависят не только от напряжения питания но и от того, какая схема включения у TDA2822M. На рисунке представлены её два основных варианта применения. Слева для работы двух каналов (стерео), а справа в одноканальном (режим моста). Последний можно использовать, например, для подключения сабвуфера.

Схемы включения TDA2822M



Электрические характеристики

Рассмотрим электрические характеристики TDA2822M из datasheet (на русском языке). Производители приводя их в отдельных таблицах для разных схем включения. Номинальное напряжение питания (VS) 6 В, если не указано иного. Температура устройства не должна превышать +25°C. Дополнительные режимы измерений указаны в отдельном столбце. Вот параметры при работе в режиме стерео.

Электрические параметры TDA2822М (режим стерео) на русском

Ниже представлены электрические параметры при работе устройства в мостовой схеме. Рабочая температура и номинальное напряжение такие же, как и при включении в стерео режиме.

Электрические параметры TDA2822 (мостовой режим) на русском

Аналоги

У TDA2822M есть современный аналог от южнокорейской компании Samsung — микросхема КА2209. Чаще всего именно её предлагают как альтернативу. Из импортных устройств также можно рекомендовать NJM2073. Из отечественных, идентичной по параметрам считается 174УН22, и более старые 174УН34 и 174УН31, но они уже давно не выпускаются.

Производители

Многие зарубежные компании в настоящее время выпускают TDA2822М и её различные модификации. Наиболее распространенными и известными и распространёнными на российском рынке являются: STMicroelectronics (STM), Unisonic Technologies Co (UTS), Wing Shing Computer Components, First Components International, Tiger Electronic и др. Скачайте datasheet от производителя кликнув по его наименованию.
