Микросхема LM2596

Микросхема LM2596 это монолитный DC-DC преобразователь постоянного напряжения 3-40 вольт до уровня 3.3, 5, 12 вольт, с максимальным током нагрузки до 3 A. Есть версии с регулируемым выходом. Устройство характеризуется наличием внутренней частотной компенсации, рабочей частотой 150 кГц, защитной схемой от короткого замыкания и полного отключения при перегреве. Применяется в регулируемых импульсных блоках питания, стабилизаторах, светодиодных драйверах и др.

Распиновка

Корпус устройства имеет пять контактов, которые имеют следующее назначение:

1. входное напряжение (V_IN);
2. преобразованное выходное напряжение (V_OUT);
3. общий контакт (Gnd);
4. для обратной связи (Feedback);
5. включение/выключение (ON/OFF).

Производится в классическом корпусе TO-220 (модель LM2596T), с различными вариантами свинцового изгиба и для поверхностного монтажа TO-263 (модель LM2596S), D2PAK-5.

Характеристики lm2596 DC-DC

Микросхема lm2596 имеет следующие технические характеристики:

• Напряжение — вход: от 4 до 40 В (до 60 вольт в версии HV);
• Напряжение — выход: от 1.25 до 37 В (фиксированное/регулируемое);
• Номинальный выходной ток: 2 А;
• Максимальный выходной ток, с теплоотводом: до 3 А;
• Выходная пульсация: < 30 мВ;
• Рабочая частота: 150 кГц;
• КПД при низких напряжениях 70-75%, высоких до 95%;
• Рабочая температура: от – 45 до +85 °C

Маркировка

Устройство выпускается с фиксированным и регулируемым выходным напряжением. Обычно, производители указывают номиналы выходного напряжения через дефис на корпусе микросхемы, например -3.3, -5.0, -12. Если выходное питание регулируемое, то в конце маркировки указано adj, например lm2596t adj.

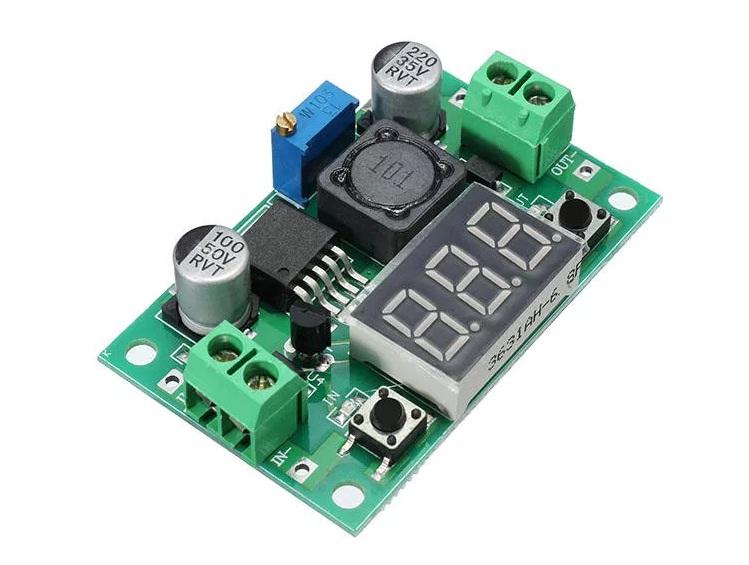

Hw 411 dc-dc,  c таким дополнением в наименовании товара продаются уже готовые модули регулируемых блоков питания, в которых lm2596s-adj или его аналоги является основным элементом. Такие сборки еще называют регулируемыми стабилизаторами напряжения на lm2596. Встречаются HW-411 на базе более новой микросхемы XL4015, с улучшенными характеристиками по току до 5 А. Некоторые производители оснащают HW 411 дисплеем, он отображает информацию о его работе и выдаваемом выходном питании.

Регулировка

Для получения требуемого уровня выходного напряжения надо изменить сопротивление в цепи обратной связи микросхемы. Вот функциональная блок-схема понижающего модуля lm2596 dc dc.

Таким образом, надо подключить к контакту Feedback переменный резистор. В зависимости от версии микросхемы он будет соединен последовательно с внутренним резистором R₂. Путем изменения сопротивления переменного резистора, надо добиться необходимого уровня на выходе микросхемы.

Типовые схемы включения

Порядок подбора элементов и схемы включения с фиксированным и регулируемым питанием приведен в техническом описании устройства. В зависимости от требуемого выходного напряжения и тока в нагрузке, подбирают катушку индуктивности (L1), управляющий диод (D1), конденсаторы на выходе (C_OUT) и входе (C_IN) микросхемы. Управляющий диод подбирают, учитывая возможное появление короткого замыкания на выходе микросхемы. Типовая схема с регулируемым выходным напряжением приведена ниже.

Данная схема взята из datasheet от производителя Texas Instrument. Это техническое описание включает онлайн-калькулятор для подбора элементов для этой схемы. Для использования его придется пройти процедуру регистрации на сайте производителя. В связи с популярностью устройства, в сети встречаются перевод технического описания на русском языке.

Меры безопасности

Не допускайте перегрева устройства, особенно при потреблении тока в нагрузке более 2 А. При увеличении потребляемой мощности потребуется охлаждение.

При подаче напряжения не перепутайте плюс с минусом. Неправильное подключение к источнику питания, чаще всего, приводит к выходу устройства из строя.

Аналоги

В качестве замены могут подойти следующие интегральные схемы: LM2678, L5973D, ST1S10, ST1S14, XL4015.

Производители и DataSheet lm2596

Производят следующие компании:

• Texas Instrument;
• ON Semiconductor.
