Характеристики лампы ГУ-74Б (генераторный тетрод)

По своим техническим характеристикам, лампа ГУ-74Б представляет собой генераторный тетрод – электровакуумный прибор (ЭВП). Широко использовался в советское время (начиная с 70xx) в конструкциях однополосных радиопередающих устройств (РПУ). В настоящее время, обновлённая версия лампы, выпускается для применения в выходных каскадах широкополосных РПУ на частотах до 60 МГц и уровнем комбинационных составляющих третьего и пятого порядков не менее 36…40 дБ.

Цоколевка

ГУ-74Б изготавливается в металлокерамическом корпусе с принудительным охлаждением. Устройство оснащено семью электродами с выводами (1 –сетка, 5,C2 – вторая сетка, 2,4,6 – катод (К), 3,7 –подогрев), не считая анода (А), расположенного в верхней части изделия. Полная распиновка показана на рисунке.

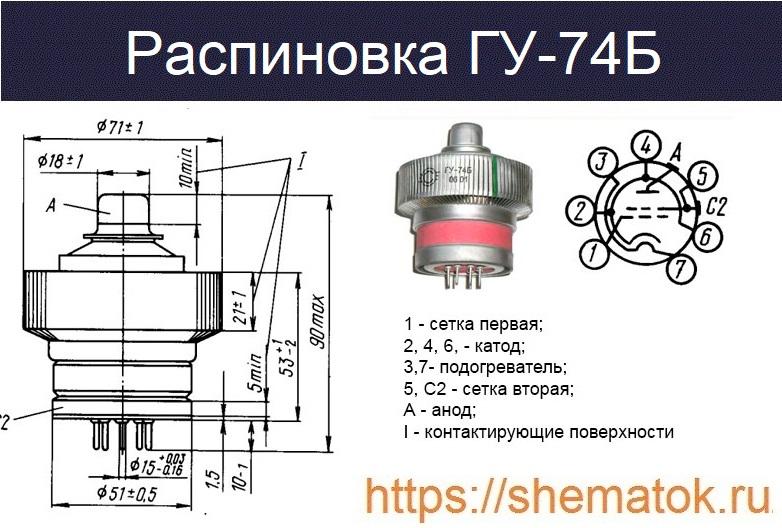

Распиновка ГУ-74Б

Технические характеристики

Примечательно, что в техописании на ГУ-74Б, кроме основных технических данных, приводятся и допустимые воздействующие факторы при её эксплуатации. Это не удивительно, так как данная лампа в советское время применялась в авиационной промышленности, где к ней предъявлялись повышенные требования к работе на высоте и вибронагрузкам. Остальной набор характеристик стандартный, как у большинства подобных устройств. Рассмотрим их подробней.

Максимальные параметры

Основные максимальные параметры ГУ-74Б:

Напряжение:

  • накала — от 11,9 до 13,3 В;
  • анода -до 2000 В, до 4000 В (пиковое);
  • первой сетки до 150 В (абсолютное значение), второй до 300 В (постоянное);

Ток катода: до 750 мА; до 2,5 * 103 мА (пиковое);

Рассеиваемая мощность:

  • на аноде — 600 Вт;
  • первой сеткой – 2 Вт;
  • второй сеткой – 15 Вт.

Рабочая частота — до 250 МГц.

Электрические параметры

Приведём электрические характеристики ГУ-74 Б

  • номинальное напряжение накала — до 12,6 В;
  • ток накала – от 3,3 до 3,9 А;
  • крутизна характеристики (при 1000 В на аноде, на 2-ой сетке 300 В, с анодным током 600 мА, на первой сетки ±2,5 В) – от 26 до 38 мА/В;
  • ток анода (на аноде 250 В, 2-ой сетки 300 В) – не менее 1400 мА;
  • напряжение смещения отрицательное (если на аноде 2500 В, 2-ой сетке 300 В, анодный ток 600 мА) – от 18 до 32 В;
  • напряжение запирания отрицательное (если на аноде 2500 В, 2-ой сетке 300 В, анодный ток 15 мА) – до 90 В;
  • межэлектродные ёмкости:

— входная – от 46 до 56 пФ;

— выходная – от 9 до 13 пФ;

— проходная – не более 0,09 пФ.

  • время разогрева катода (при 12,6 В, на аноде 1000 В, второй сетки 300 В) – не более 150 с;
  • мощность выходная в режиме класса АВ (на аноде 2000 В, второй сетке 300 В, первой сетке -60 В, токе второй сетки до 50 мА, частоте от 0,1 до 1 МГц) – не менее 550 Вт;
  • относительный уровень комбинационных составляющих (напряжение на аноде 2000 В, второй сетке 300 В, первой сетке -70 В, токе второй сетки до 50 мА) – не более -28 дБ;
  • выходная мощность (напряжение на аноде 1500 В, второй сетки 275 В, первой сетке -45 В, токе второй сетки до 60 мА)

— в режиме В – не менее 500 Вт;

— в режиме АВ – не менее 440 Вт.

Аналоги

Полным функциональным аналогом у ГУ-74Б считается зарубежная электронная лампа 4CX800A. По характеристикам она имеет более высокий постоянный катодный ток (до 800 мА) и рассеиваемую мощность (до 800 Вт). У отечественных производителей достойной альтернативы нет.

Производители

Единственным производителем ГУ-74Б (до настоящего времени) остается АО «С.Е.Д.», являющееся дочерним предприятием ПАО «Светлана», г. Санкт-Петербург. Ранее, до 1992 года, оно называлось Ленинградское объединение электронного приборостроения «Светлана». Скачать один из последних datasheet можно по ссылке.
