Характеристики лампы 6П45С (тетрод)

В статье рассмотрены электрические характеристики электронной лампы 6П45С. В советское время она использовалась в цветных телевизорах, а именно на выходе каскадов строчной развёртки. В радиолюбительской среде до настоящего времени широко обсуждаются вопросы создания на её основе ламповый двухтактный усилителей.

6П45С довольно часто устанавливалась в выходных каскадах самодельных КВ-передатчиков. Считается одной из самых распространённых и мощных вакуумных ламп когда-либо выпускаемых в Советском Союзе и других странах. В процессе совершенствования электроники, она пришла на замену радиолампе 6П42С, которая не славилась высокой надёжностью.

Цоколевка

6П45С выпускалась в стеклянной оболочке с 9-ти штырьковым цоколем РШ24-3 (зарубежный аналог Magnoval). Вес лампы не превышает 140 г., высота 112 мм, а диаметр 46 мм. С внешним видом, размерами радиолампы и расположением выводов можно ознакомиться по рисунку.

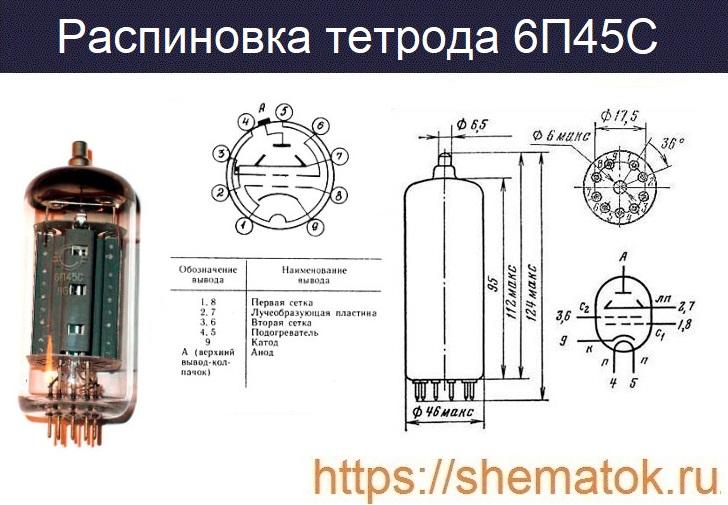

Цоколевка 6П45С

Радиолампа способна работать в любом положении, как в вертикальном, так и горизонтальном. Срок службы составляет не менее 5000 ч. Оснащена оксидным катодом.

Технические характеристики

Рассмотрим основные характеристики 6П45С более подробно. Изделие разрабатывалась в целях использования в схемах строчной развёртки советских телевизоров с цветной электронно-лучевой трубкой. Представляет из себя 4-х электродную вакуумную лампу.

Предельные значения параметров

Предельные характеристики 6П45С:

  • средний катодный ток (Iк.ср.) – до 500 мА;
  • напряжение: накала (Uн) – до 6.9 В; анода (Ua) – до 400 В; сеток: 1-й (Uс1) – до -300 В, 2-й (Uс2) – до 300 В; нагреватель-катод (Uн) до ±100 В;
  • мощность на аноде (Pа) – до 35 Вт;
  • сопротивление: схемы строчной развертки – до 2.2 МОм; в цепи 1-й сетки (Rc1): до 0.5 МОм (смещение фиксированное), до 2.2 МОм (в схемах строчной развертки);
  • рабочая температура (Т) от -60 до +70oС.

Превышение представленных выше параметров приводит к резкому сокращению сроков службы изделия, либо выходу последнего из строя.

Аналоги

У электронной лучевой лампы тетрода 6П45С полных аналогов не существует. При этом, даже в советское время был период, когда она считалась дефицитным товаром. Наиболее подходящей по параметрам зарубежным изделиями, подходящими в качестве замены, считается EL509, EL519. Последняя не является её полной копией, имеет другую конструкцию сеток и отличается по устройству подогрева катодного узла.

Из отечественных ламп близкой по параметрам будет 6П42С. Однако найти их в продаже в настоящее время будет проблематично.

Схема усиления

Используя небольшое количество радиодеталей, вкупе с 6П45С, возможно собирать усилитель в домашних условиях. Ниже представлена одна из многочисленных схем подобного устройства с мощностью до 10 Вт. Многие начинающие радиолюбители начинали знакомство с радиолампой именно с таких простых конструкций.

Простая схема усилителя на радиолампе

Производители

До 1991 г. производством электронной лучевой лампы тетрода 6П45С занималось предприятие Ленинградское объединение электронного приборостроения «Светлана». В 1992 году оно было переименовано в ПАО «Светлана» г. Санкт-Петербург. Скачать этикетку на устройство можно по ссылке.
