Содержание драгметаллов в реле в РЭС 47

Содержание драгметаллов в электромагнитном реле РЭС 47 зависит от модификации, завода-изготовителя, года и месяца выпуска. Первые опытные образцы появились в 1967г. в конструкторском бюро Харьковского релейного завода. С 1968г. на данном предприятии освоили их серийное производство, которое продолжается по сегодняшний день.

В небольшие периоды РЭС 47 выпускали и другие заводы советской промышленности. Например, с 1977г. по 1979г. его производство было освоено на Новгородском заводе имени 50-летия Октября. В настоящее время — это российское предприятие АО «НПП Старт».

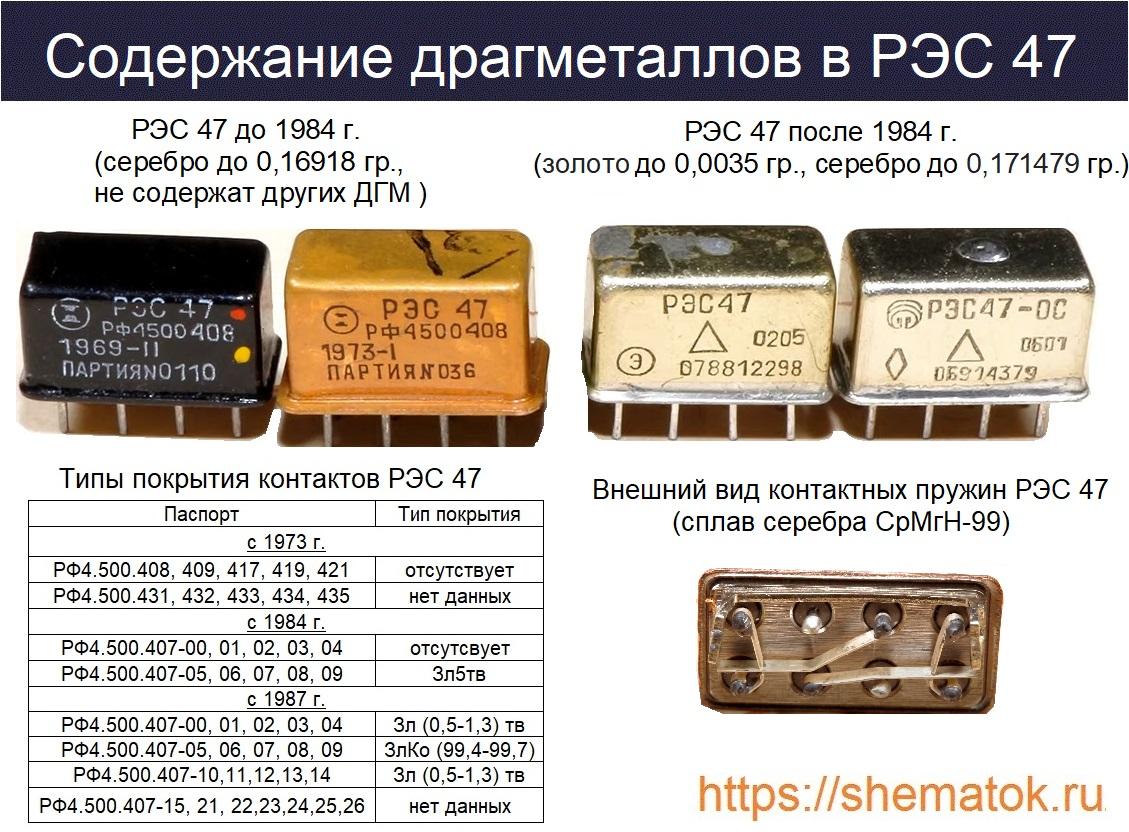

До 1984г. изделие выпускалось в кожухе из меди (марка М1), а в последующем из нейзильбера. Его корпус покрыт краской и припаян (или приварен сваркой) к платформе с выводами, которую называют «контактной системой». Именно на ней размещены самые ценные элементы реле – контактные пружины. Внешний вид показан на рисунке.

Содержание ДГМ в РЭС 47

Если вскрыть корпус, то на внутреннем основании платформы можно увидеть контакты из серебра марки Ср999, соединенные с внешними выводами. Рядом с ними размещены подвижные контактные пружины (в виде пластинок), выполненные из сплава СрМгН-99. С 1984г. на них начинают наносить небольшой слой золота.

C 1984г. по 1986г. контактные пружины имели частичное твердое золочение марки Зл5тв (не более 5 мкм), а в некоторых устройствах покрывались полностью. Начиная с 1987г. толщина такого покрытия уменьшилась до 1,3 мкм (Зл 0,5-1,3). Чуть позже появились реле с содержанием сплава ЗлКо (99,7% золото и 0,3% примесь кобальта).

По понятным причинам, содержание драгметаллов в реле РЭС 47 и его цена у скупщиков взаимосвязаны. Организации, занимающиеся переработкой радиолома, приобретают их преимущественно для аффинажа. Устройства выпущенные с 1984г. по 1987г. будут стоить дороже. В одном таком изделии может находиться: золото — до 0,0035 гр.; серебро – до 0,171479 гр. Обычно за 1 шт. дают от 10 до 30 руб., а за 1 кг. до 3000 руб.

В видеоролике ниже можно посмотреть результаты аффинажа рэс47, различных годов выпуска, в домашних условиях.

Этикетку на устройство 2002г. выпуска производителя ГП «Завод радиореле» г.Харьков (Украина) можно скачать по ссылке.
