Распиновка USB разъёма Type-C

Одними из главных причин отсутствия питания и связи с портативным устройством, подключенным к компьютеру, являются неисправный соединительный USB-кабель, повреждение вилки или разъема Type-C, а также их неправильная распиновка. В указанных случаях, когда нет действующей гарантии на оборудование, ремонт можно провести не прибегая к услугам специалистов. Это можно сделать даже в домашних условиях.

Поврежденный кабель, учитывая его маркировку и специфику,  целесообразно поменять на новый самостоятельно. Если такая замена не помогла, то «виновником» неисправности может являться зарядка (блок питания), либо расшатанные из-за длительного пользования соединительные контакты. В указанном случае рекомендуется все же обратиться в сервисный центр. Однако, многие радиолюбители предпочитают ремонтировать собственными силами. Данная статья поможет в определении распиновки в USB-разъемах Type-C, применяемых в большинстве современных портативных устройствах.

Внешний вид

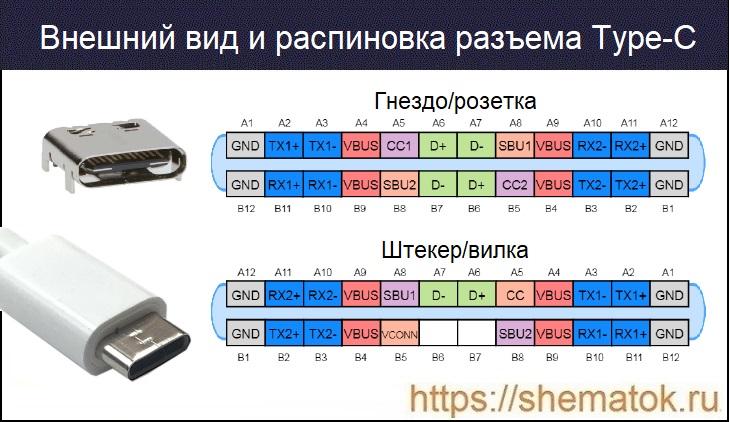

В настоящее время штекер, вилка и кабель Type-C (на 24 контакта) являются неотъемлемой частью любого портативного устройства и миниатюрной альтернативой уже устаревших версий межсоединений USB (micro-AB, Standart-A). Их разработка была обусловлена созданием промышленностью более тонкого оборудования, в котором невозможно применение предыдущих малогабаритных модификаций разъемов и ужесточением требований к передаче данных между портативными устройствами. Внешний вид и распиновка показаны на изображении ниже.

Введение стандарта Type-C значительно упростило жизнь обычным пользователям портативных гаджетов. Наверное, главным её конструктивным преимуществом является симметричность по горизонтали и независимость ориентации соединения. Таким образом, физическое исполнение нового разъема не позволяет подключать его неправильно. Теперь ситуаций, когда устройство не зарядилось по причине неправильного подключения к зарядке, стало много меньше. Рассмотрим одну из последних версий распиновок, представленных в спецификации от UIF release2.2., октябрь 2022 г.

Распиновка разъема USB Type-C (вид спереди)

  • гнездо/розетка верхний ряд (слева на право): А1-«Земля», А2-«TX 1 +», А3-«TX 1 -», А4-«V BUS», А5-«CC 1», А6-«D+», А7-«D-», А8-«SBU 1», А9-«VBUS», А10-«RX 2-», А11-«RX 2+», А12-«Земля»;
  • гнездо/розетка нижний ряд (справа на лево): B1-«Земля», B2-«TX 2+», B3-«TX 2-», B4-«V BUS», B5-«CC 2», B6-«D+», B7-«D-», B8-«SBU 2», B9-«V BUS», B10-«RX 1-», B11- «RX 1+», B12–«Земля»;
  • штекер/вилка верхний ряд (справа на лево): А1-«Земля», А2-«TX 1+», А3-«TX 1-», А4-«V BUS», А5-«CC», А6-«D+», А7-«D-», А8-«SBU 1», А9-«V BUS», А10-«RX 2-», А11-«RX 2+», А12-«Земля»;
  • штекер/вилка нижний ряд (слева на право): B1-«Земля», B2-«TX 2+», B3-«TX 2-», B4-«V BUS», B5-«V CONN», B6 и B7-не используется, B8-«SBU 2», B9-«V BUS», B10-«RX 1-», B11-«RX 1+», B12–«Земля».

Гнездо/розетка согласно технической документации (спецификации) выполняет роль ведущего нисходящего порта Downstream Facing Port (DFP), к которому подключаются устройства. Вилка/штекер являются входящим портом Upstream Facing Port (UFP). Каждый из них оснащается дополнительными подтягивающими резисторами (RP) физически соединенными с контактами «CC 1», «CC 2» в DFP, а на стороне UFP с «CC» (RD).

Подтягивающие резисторы, расположенные в портах DFP и UFP,  выполняют важную функцию при обмене информацией контроллерами соединяемых между собой гаджетов. Контроллер (на стороне DFP) при обнаружении подключения внешнего портативного устройства (например: мышь, флэшка и др.) начинает взаимодействовать с ним, определяет ориентацию и стандарт соединительного кабеля,  порядок подачи необходимого напряжения, скорость передачи данных и др.

Описание контактов

Спецификация на Type-C предусматривает обратную совместимость с предыдущими версиями USB, поэтому не все контакты, расположенные в гнезде, могут быть задействованы. Так, для работы по стандарту USB2.0 в кабеле используется дифференциальная пара «D+» и -«D-». При этом, для передачи данных используется только одна из них.

Для реализации возможностей стандартов USB3.x и USB4.x применяются четыре линии «TX», «RX». Напряжение питания подается с помощью «VBUS» и «Земля». Информация о конфигурации системы и дальнейшем взаимодействии передается по каналам «CC 1» и «CC 2». Пины «SBU 1» и «SBU 2» предназначены для передачи данных «боковой полосы» и исключительно для альтернативных режимов эксплуатации.

У штекера контакты канала конфигурации немного отличаются функционалом и даже обозначены по другому «V CONN» и «СС». При соединении с гнездом они соединяются с «СС 1» и «СС 2». При этом, «СС» используется для определения ориентации разъема, а «V CONN» для подачи соответствующего напряжения питания (от 5 до 20 В).

Спецификация (datasheet)

Первых версий стандарта Type-C 1.0 были представлены разработчиками из некоммерческой организации USB-IF в августе 2014 году. Со временем его продолжают улучшать и совершенствовать, добавлять новые функциональные возможности. Скачать одну из последних спецификаций на разъем (release2.2., октябрь 2022 г.) можно по следующей ссылке. А вот datasheet в pdf-формате от компании Microchip.
