Понижающий DC-DC преобразователь XL4015

XL4015 представляет собой недорогой понижающий DC-DC-преобразователь от китайских производителей. Он обеспечивает возможность регулировки как выходного напряжения (от 1.25 до 32 В), так и тока (от 0 до 5 А). Имеет низкий заявленный уровень пульсаций и искажений (до 50 мВ). КПД до 96%. Предельная мощность ограничена встроенными защитными функциями.

Несмотря на то, что характеристики xl4015 в datasheet сильно преувеличены производителями и не всегда удовлетворяют ожидания покупателей, в настоящее время он остается достаточно популярным у многих радиолюбителей. Это объясняется не только его дешевизной, но и массовой доступностью. При этом, он неплохо зарекомендовал себя при продолжительной работе с номинальным током в нагрузке от 0 до 2.5 А и стандартными напряжениями 5, 8 и 12 В. К сожалению на большее он все же не рассчитан. Необходимо учитывать это в своих разработках.

Схема подключения

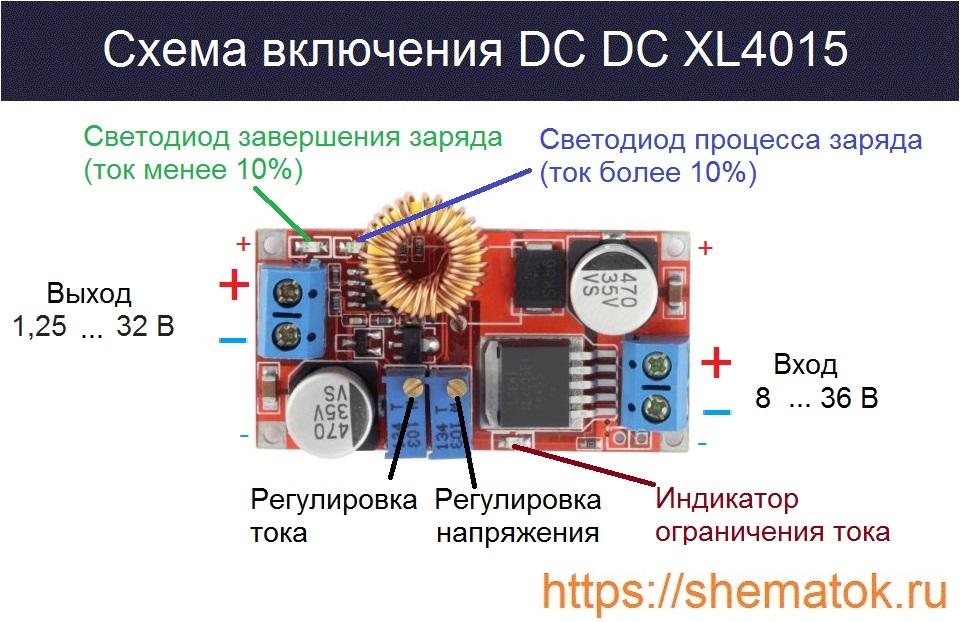

Схема включения и настройка XL4015 E1 очень простая. Модуль имеет клеммы для подачи входного и выходного напряжения. Для отражения состояния работы на плате размещены светодиоды. Более подробная информация представлена на рисунке.

xl4015 схема включения

Символы «E1» в маркировке микросхемы, установленной на плате, указывают на наличие безсвинцовой технологии (Pb-free) и соответствие экологическому евростандарту RoHS.

Настройка

Питающий потенциал на входе модуля всегда будет больше, чем на выходе, так как это понижающий  преобразователь. Поэтому получить напряжение на выходе больше, чем на входе используя xl4015 невозможно.

Для его увеличения напряжения (тока) необходимо вращать соответствующие ручку потенциометров, размещенных на плате, по часовой стрелке. Для уменьшения в другую сторону. Таким образом осуществляется настройка необходимых значений выходных параметров.

Дополнительный вольтампертметр

Для отображения информации о значениях напряжения и тока специально для xl4015 разработана дополнительная плата вольтамперметра. Она существенно облегчат задачу конструирования лабораторного блока питания, но к сожалению не продается отдельно.

Фото xl 4015 с платой вольтамперметра



Основные характеристики

xl4015 — это понижающий регулируемый источник напряжения и тока, его описание на русском довольно часто встречается в интернете. Ниже приведены основные технические характеристики платы:

  • напряжение: на входе 8…36 В; на выходе 1.25  … 36 В;
  • максимальный выходной ток: до 5 А (с радиатором);
  • фиксированная частота переключений до 180 кГц;
  • выходные искажения (пульсации) до 50 мВ;
  • КПД до 96%;
  • выходная мощность – ограничена внутренней защитой;
  • рабочая температура: — 40 … +125 oC

Минимальное отличие между входным и выходным напряжениями – 0.3 В. При превышении мощности более 35 Вт, необходимо применение охлаждения. Плата оснащена дополнительными защитными функциями от: короткого замыкания (КЗ); выключения при перегреве. Встроенная защита от переплюсовки отсутствует.

Повышение мощности

В большинстве случаев элементной базы xl4015 достаточно для питания различных слаботочных электронных приборов. Однако, как уже отмечалось выше, для нагрузки с током о 4-5 А он не пригоден. Быстро перегревается и переходит в режим защиты.

Стоит отметить, что перегрев появляется не только из-за недостаточного охлаждения, но и конструктивных недоработок модуля. Иногда его защита вовсе не срабатывает и он полностью выходит из строя. При этом, чаще всего выгорают диод Шотки и микросхема XL4015E1. Для увеличения выходной мощности необходима соответствующая доработка.

Пример такой доработки xl4015 для общего повышения мощности представлен в видеоролике.

Применение

Часто его приобретают для создания лабораторных блоков питания, которые похожи по своим характеристикам с рассматриваемой платой, но стоят на порядок дороже. Их цена на Алиэкспресс начинается от 3000 рублей и выше. Вместе с тем, собрать простой лаболаторник на xl4015 можно на порядок дешевле и своими руками. Многие радиолюбители так и поступают. Скачать даташит на преобразователь по ссылке.
