Характеристики радиолампы ГУ-50

Согласно технических характеристик, ГУ-50 представляет собой электронную лампу сетевого питания. По типу относится к генераторным лучевым пентодам (до 120 МГц). Является одной из самых известных радиоламп производимых в Советском Союзе сразу после окончания Великой Отечественной войны. Считается, что её прототипом была LS50 разработанная в Германии в 30-е годы.

Цоколевка

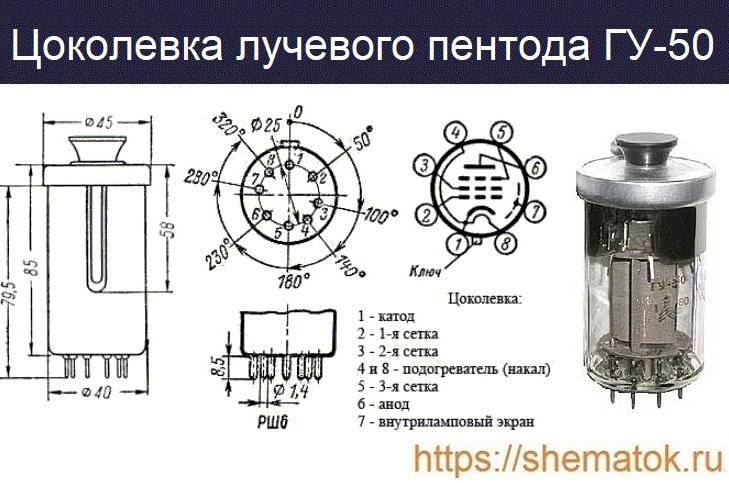

Конструкция лампы ГУ-50 не имеет цоколя. Её корпус оформлен в виде прозрачной колбы, в нижней части которой (сквозь стекло) впаяны 8 металлических контактов (расположение — РШ6). Устанавливается на монтажную плату в разъёмы специальной панели. В верхней части изделия расположена металлическая заглушка с пластмассовой ручкой. Внешний вид радиолампы, схема соединения электродов и габариты показаны на рисунке.

Рассматриваемая радиолампа выпускалась в климатическом исполнении У и ХЛ. Масса изделия не превышает 100 г. Катод является оксидным косвенного накала.

Характеристики

Разберём основные характеристики ГУ-50 более подробно. Данная радиолампа предназначена для использования в качестве генератора и для усиления ВЧ-колебаний (до 120 МГц). Выходная мощность может достигать до 55 Вт.

Максимальные параметры

Максимальные характеристики ГУ-50:

  • напряжение: накала (UН) 11.3 … 13.9 В; анода (Uа) до 1000 В; на 2-ой сетке (UC2) до 250 В; катод-подогреватель (UК-П)  от -200 до 100 В;
  • ток накала (при номинальном напряжении) (IН) 0.65 … 0.85 А;
  • крутизна характеристики (S) 0.3 … 0.55 мА/В;
  • рассеиваемая мощность: на аноде (Pa) до 40 Вт; на 2-ой сетке (PС2) до 5 Вт; на 1-ой сетке (PС1) до 1 Вт;
  • ёмкость: выходная (Свых.) 10.3 пФ; входная (Свх.) 13 … 15 пФ;  проходная (Спр.) 0.1 пФ;
  • температура баллона до 200 oC;
  • наработка на отказ до 2000 ч;
  • габариты: высота 93.5 мм; ширина 43.5 мм.

При работе допускается только вертикальное расположение, баллоном вверх. Одновременное превышение двух и более значений предельных параметров не допускается и приводит к выходу изделия из строя. Вместе с тем, рассматриваемая лампа считается очень надежной и неприхотливой в эксплуатацию. Привести её в негодность достаточно сложно.

Содержание ДГМ

В советских пентодах ГУ-50 содержится небольшое количество драгметаллов (ДГМ). Согласно этикетки Ульяновского радилампового завода 1975 г. в одном изделии находится 0.0375 грамм золота. Ценный металл находится преимущественно на анодной сетке, расположенной внутри колбы.

Считается, что после 1988 г., в связи со сложной экономической обстановкой в Советском Союзе, золото практически исчезло в рассматриваемом изделии.

Аналоги

У радиолампы ГУ-50 не существует полных аналогов. Её прототип LS50 и похожую по параметрам P50 найти в продаже практически нереально, так как они уже давно не производятся. Китайская версия FU-50 (возможный разработчик компания Shuguang) также встречается крайне редко. Вместе с тем, в ламповых усилителях рассматриваемое изделие возможно заменить на большие по выходной мощности: 6П45С, 6П42С.

Производители

В период с 1958 по 2004 годы одним из крупнейших производителей ГУ-50  считался Ульяновский радиоламповый завод. Продукцию именно этого предприятия до сих пор встречается в продаже в российских магазинах радиотоваров. Скачать этикетку на пентод можно по ссылке, графики частотных характеристик отсюда.
