Характеристики лампы 12AX7

В статье рассмотрены характеристики зарубежной электронной вакуумной лампы из серии 12AX7. Согласно описанию, она представляет собой небольшой по габаритам двойной триод низкой частоты. Несмотря на достаточно высокие линейные искажения и сниженные параметры относительно предшественницы 6SL7, в 50-60-х годах прошлого столетия она широко применялась в разнообразном аналоговом западном аудиоборудовании.

В европейских странах, наряду со своим полным аналогом ECC83, 12AX7 очень часто встречалась в аудиоборудовании выпущенном в США. Преимущественно она использовалась в электрогитарных усилителях, в том числе класса high-end. На фоне других радиоламп, выделялась довольно низкой транспроводимостью, повышенным коэффициентом усиления по напряжению, теплым и звонким прозрачным звучанием.

Распиновка

Устройство выполнено в вакуумном стеклянном 9-пиновом пальчиковом корпусе, распиновка 12AX7 и назначение контактов представлены на рисунке. Для установку на плату используется трубчатый цоколь B9A 9-pin. Работа радиолампы возможна как в вертикальном, так и горизонтальном положении.

Распиновка 12ax7 по номерам выводов: 1 – анод,  2 – сетка, 3 – катод первого триода; 4 и 5 – накал; 6 – анод, 7 – сетка, 8 – катод второго триода; 9 – экран.

Характеристики

Характеристики заложенные в 12AX7, в частности очень высокий коэффициент усиления НЧ, позволили стать ей одной из самых массовых и узнаваемых радиоламп, применяемых в 50-60-х годах в аналоговой оборудовании. В то время, именно она стала широко использоваться в недорогих проигрывателях для грампластинок, гитарных усилителях. С 1956 г. де-факто считается отраслевым стандартном в производстве звуковой техники США.

Основные характеристики 12AX7:

  • предельное напряжение: подогреватель-катод – до 200 В; анода – до 300 В;
  • напряжение накала, при включении подогревателя: последовательном — до 12.6 В; параллельном – до 6.3 В;
  • ток накала, при включении подогревателя: последовательном — до 150 мА; параллельном – до 300 мА;
  • напряжение на сетке: до – 50 В (минимально); 0 В (максимальное);
  • ёмкость: входная – до 1.8 пФ; выходная – до 1.9 пФ; сетка-анод 1-го и 2-го триода – до 1.7 пФ;
  • рассеиваемая мощность – до 1 Вт;
  • нагрев подогревателя – до 11 сек.

Превышение значений вышеуказанных параметров приводит к выходу устройства из строя.

Аналоги

Усилия многих производителей разработать приемлемый аналог для радиолампы 12AX7, дали свои результаты. В 1952 г. компания «Philips» начала производство практически идентичной по параметрам серии ECC83. В 1958 г. инженеры немецкой «Telefunken» разработали ECC803S, в которой был практически полностью нивелирован микрофонный эффект. В советское время в качестве замены довольно часто использовались отечественные 6Н2П. Известно, что в Китае в 80-е годы на оборудовании американской «Mullard» производились полные копии с маркировкой CV4004.

В качестве функциональных аналогов можно рекомендовать радиолампы 12AT7 и 12AU7, у которых коэффициент усиления намного ниже — на 40% и 80% соответственно.

Производители

Первые версии радиолампы 12AX7 появились в далеком 1940 г., а в технические спецификации компании-разработчика «RCA» включили в 1948 г. В последующем производство было налажено на заводах американской компании «Sylvania Electric Products». Конструкция устройства со временем совершенствовалась. До конца 1970 г. основными производителями оставались американские компании «Tung-Sol» и «CBS». Вместе со снижением спроса на рассматриваемые лампы, указанные компании постепенно свернули производство.

Зарубежные бренды

Примерно до 1990 г. на рынке распространялись преимущественно полные клоны венгерской «Tungsram», китайской «Shuguang», продолжали реализовываться старые запасы. Также, в больших количествах продавались откровенные подделки с фальшивыми маркировками «Mullard» и «Telefunken», не имеющие ничего общего с этими брендами. C 1995 г. похожие по параметрам копии стали делать на китайских (Sino), сербских (Electronics Industry), словацких (JJ Electronic), чешских (Tesla) предприятиях. В настоящее время их выпуск практически остановлен, поэтому встречаются они крайне редко.

На европейском рынке рассматриваемая радиолампа сейчас известна под другим обозначением — ECC803. Это продукция словацкого производителя электронных компонентов «JJ Electronic». На корпусе изделия присутствует характерная для компании маркировка «JJ».  Считается, что по коэффициенту усиления и частотному диапазону она очень хороша, но в динамическом диапазоне немного уступает аналогам от других компаний. Цена достаточно привлекательна и демократична, примерно до 30$ за 1 штуку.

Российские бренды

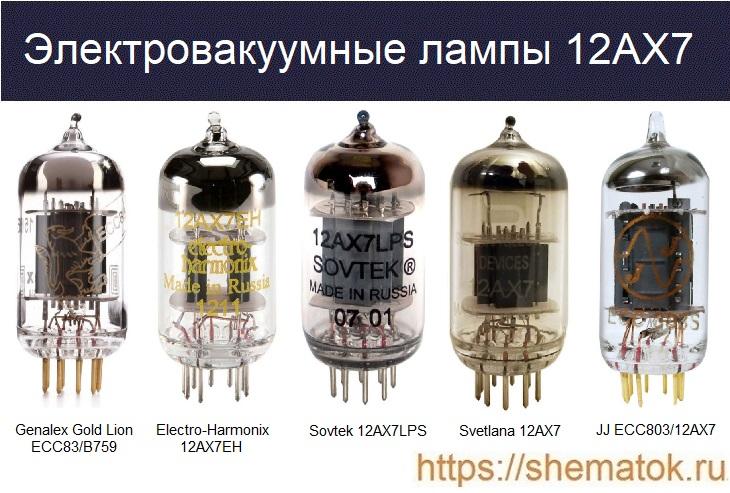

Начиная с 2010 г. зарубежом стали очень популярны изделия, произведенные именно российскими компаниями: «Рефлектор» и «Sovtek» г. Саратов, ПАО «Светлана» г.Санкт-Петербург, «Восход» г. Калуга. Во многом этому способствовало качество отечественного товара. Приведем примеры некоторой их продукции, выпускаемой для заказчиков из США. Все варианты сейчас достаточно хорошо известны на мировом рынке, особенно среди любителей электрогитар. Меломаны вступают в жаркие споры, обсуждая преимущества и недостатки звучания каждой из версий.

12AX7/ECC83 от «Genalex Gold Lion» выпускаются на Саратовском заводе «Рефректор». В мире аналоговой музыки они заслуженно считаются универсальным решением для практически любого лампового усилителя. Многие гитаристы отмечают отличную детализацию при воспроизведении звука во всем среднечастотном диапазоне, не слишком резкие высокие частоты и  хороший бас. В настоящее время это одна из самых дорогих ламп, из представленных на рынке. Её цена порой достигает 100$.

Наверное, самым мощным и динамичным звучанием могут похвастаться лампы 12AX7EH от бренда «Electro-Harmonix», выпускаемые на радиозаводах «NewSensor» в г.Саратов. Хорошо воспроизводимые высокие частоты и сочные средние понравятся любителям хард-рока, металла и гранжа. Стоит отметить наличие в линейке изделий с повышенной прочностью с позолоченными контактами (Gold Pin), славящихся своей практически бесшумной работой. Цена за такие устройства колеблется от 40 до 50$.

Не менее интересным и качественным звучанием обладают лампы с маркировкой 12ax7LPS от компании «Sovtek» г.Саратов. Они обладают насыщенной и богатой детализацией, имеют хороший динамический диапазон. Считаются отличным выбором для поклонников электрогитары, клавишников и басистов. Стоимость находится в пределах 40-50$.

Самой недорогой, при этом достаточно качественной, считается радиолампа от компании ПАО «Светлана» г.Санкт-Петербург (до 25-30$). По сравнению со своими российскими аналогами, у неё менее резкий тон и немного хуже усиление. В тоже время, очень низкий микрофонный фон и незначительный уровень шума при изменении громкости.

Datasheet

Загрузить datasheet на 12ax7 в pdf-формате, можно по ссылкам JJ Electronic, Genalex, Electro-Harmonix, Sovtek, Svetlana.
