Характеристики симистора BTA16-600B

Согласно техническим характеристикам, BTA16-600B – это кремниевый симметричный тиристор (другое название — симистор) средней мощности. Используется в системах автоматического управления и регулирования. Например, в качестве переключателя в схемах запуска асинхронных двигателей, регуляторах нагрева спиралей обогревателей, либо в системах освещения. Отлично подходит для применения в цепях с индуктивной нагрузкой, в том числе благодаря свойственным ему хорошим коммутационным параметрам.

Цоколевка

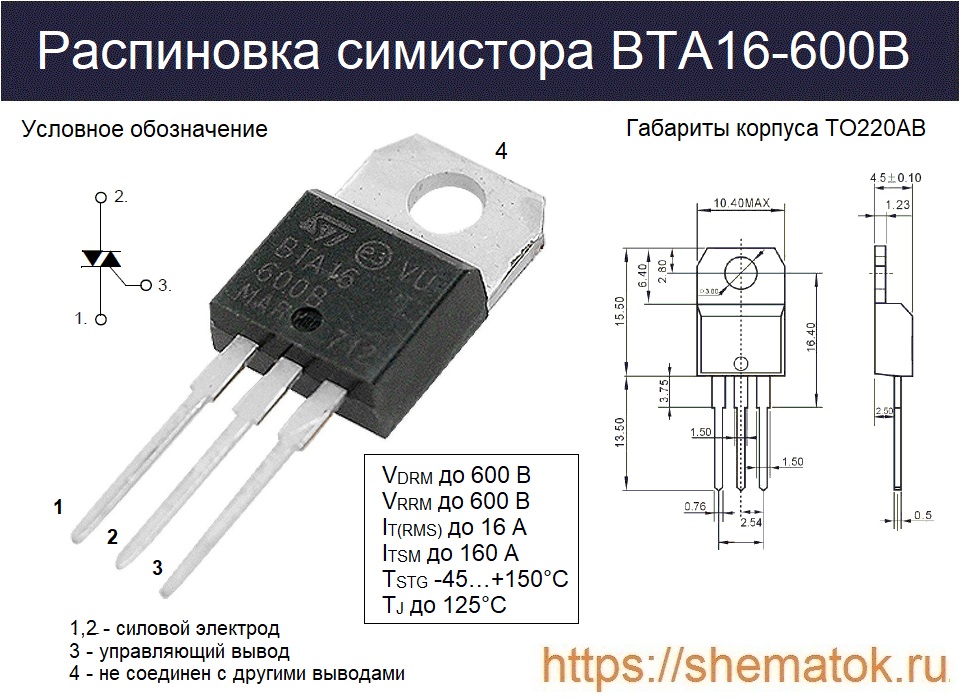

Производители выпускают BTA16-600B в корпусе ТО-220АВ. Если расположить симистор лицевой стороной к себе, то идущие вниз металлические выводы имеют следующее назначение: первый и второй – силовые электроды, третий – управляющий. Наглядно ознакомиться распиновкой и габаритами устройства можно по рисунку ниже.

Распиновка BTA16-600B

Металлическая подложка не имеет каких либо физических соединений с другими выводами, при этом оснащена специальным отверстием для крепления устройства (через слюдяной диэлектрик) на радиатор охлаждения.

Технические характеристики

Рассмотрим максимально допустимые технические характеристики BTA16-600B. С ними необходимо ознакомится в первую очередь, особенно при проектировании новых схем, либо при подборе возможных кандидатов на замену. Производители указывают их обычно для использования при температуре окружающей среды не выше +25°С.

Максимальные

Характеристики BTA16-600B (при ТА=+25°С):

  • повторяющееся напряжение: в закрытом состоянии VDRM до 600 В, в открытом VRRM до 600 В;
  • пиковый ток в открытом состоянии: IT(RMS) до 16 А, импульсный ITSM до 160 А;
  • диапазон температур хранения от -45 до +150°С;
  • рабочая температура перехода +125°С.

Превышение максимальных значений параметров при эксплуатации не допустимо и зачастую приводит к выходу устройства из строя.

Электрические

Не менее важными являются электрические параметры BTA16-600B. Именно от них зависит, в каких схемах можно использовать устройство. Определение их значений проводится, как и в предыдущем случае, при температуре +25°С.

Электрические параметры BTA16-600B

Большинство электронных устройств выходят из строя из-за перегрева. Симистор не является исключением и при эксплуатации требует качественную систему охлаждения и теплоотведения, без которых может выйти из строя. Для расчётов габаритов радиатора необходимо иметь ввиду его следующие тепловые характеристики, такие как: термическое сопротивление кристалл–корпус: RΘjc ≤ 2,2 °С/Вт; кристалл–воздух RΘjc ≤ 60 °С/Вт.

Аналоги

Семисторы, являющиеся полными аналогами рассматриваемого BTA16-600B:

  • Q4015L;
  • Q6015L.

При необходимости для замены можно также использовать следующие симметричные тиристоры: BT139x-500, BT139x-600, MAC15A6, Q4015L5, MAC15-8FP. В любом случае, перед принятием решения, следует ознакомиться с особенностями схемы, в которой необходимо использовать идентичное по параметрам устройство и его технические свойства.

Схема включения

В большинстве случаев схема включения BTA16-600B достаточно проста, не требует каких-либо особых знаний в радиотехнике и объяснений. Ознакомившись с цоколевкой (смотри выше) можно узнать, что первый и второй электроды необходимы для пропускания тока и их назначение универсально, т.е. изменение полярности подключения не имеет значения. С помощью управляющего вывода, обычно через переменный резистор, регулируется напряжение, подаваемое в последующем на нагрузку. Одна из наиболее распространённых конструкций на основе рассматриваемого симистора, предназначенная для регулирования температуры нагревательного элемента, приведена на рисунке.Схема включения BTA16

Производители

Основными производителями симметричных тиристоров BTA16-600B являются следующие зарубежные компании: Inchange Semiconductor Company Limited; First Silicon; Kersemi Electronic; Tiger Electronic; ONSemiconductor; Comset Semiconductor. Рассматриваемые изделия широко распространены в отечественных магазинах от следующих фирм: ST Microelectronics; Littelfuse; WeEn Semiconductors. Datasheet можно скачать, кликнув по соответствующей ссылке с наименованием изготовителя.
