Счетверенный компаратор LM339N

Согласно техническим характеристикам микросхема lm339n и ее стандартные схемы включения разработаны американской компании Texas Instrument(TI). Она представляет собой счетверенный компаратор напряжения. Предназначен для создания функциональных генераторов. Широко применяется в устройствах автоматики и различной радиоэлектронной аппаратуре.

Описание

Микросхема с маркировкой «LM339N» выпускается в стандартной пластиковой упаковке для дырочного монтажа PDIP, и с «LM339» для поверхностного – SOIC, SOP, SSOP. Такое обозначение на корпусе является основным отличием данных устройств, которые по электрическим параметрам полностью идентичны. Развернутая распиновка, с указанием назначения выводов, представлена на рисунке.

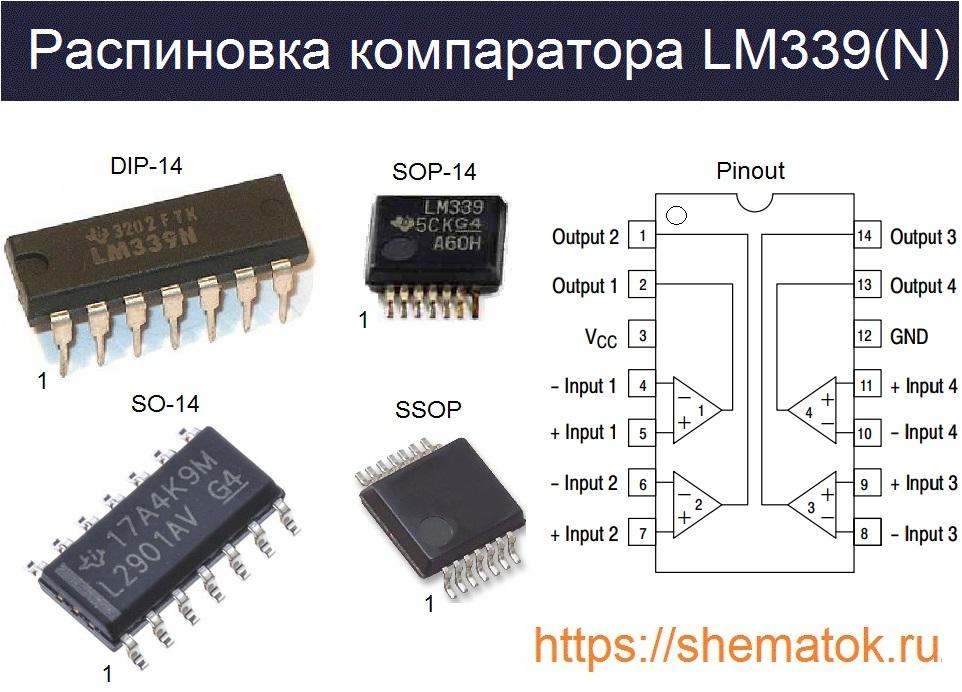

Распиновка микросхемы lm339(N)

Максимальные параметры

LM339(N) нельзя использовать в режиме линейного усиления как обычный ОУ. Наиболее частое применение в качестве электронного ключа, предъявляют ему немного другие требования. Одним из которых является высокое быстродействие. Приведём основные значения его предельно допустимых характеристик:

  • постоянное напряжение питания (VCC) до 36 В (или  ± 18 В);
  • дифнапряжение на входе (VIN) от -36 В до +36 В;
  • диапазон синфазного напряжения (VI) от -0,3 В до +36 В;
  • выходной ток (IO) до 20 мА;
  • бесконечная длительность КЗ вывода «Output» на землю;
  • температура: кристалла при работе (TJ) до 150oC; при хранении (TSTG) от -65 oC до +150 oC.

Принцип работы

Какова схема включения компаратора lm339 и как работает? В основе работы каждого из 4 входящих в ее элементов лежит простейший операционный усилитель (ОУ), заточенный на функционирование в режиме переключателя с большой скоростью.

Разберемся, как работает такой «переключатель». Вариант одной из схем применения компаратора, для наглядности и понимания процесса, представлен на рисунке ниже. Как видно, у него есть два входа, обозначенные символами «+IN» и «-IN». На них подается разные по величине потенциалы, относительно «GND», которые устройство сравнивает и выдает сигнал на выход «Output». Питающее напряжение 12 В подано на контакты «VCC» и «GND».

Логика работы компаратора

Если сравниваемое напряжение на «+IN» больше, чем на «-IN», относительно «Gnd», то на выходе «Output» появится положительный потенциал – «логическая единица». Через светодиод VD2 с ограничивающим резистором R1 на землю «GND» потечёт ток (IOUT) питающего напряжения. VD2 при этом засветится, а VD1 будет выключен.

При изменении ситуации, когда сравниваемое напряжение на «-IN» будет больше, чем на «+IN», на выходе «Output» появится отрицательный потенциал — «логический ноль». Соответственно загорится светодиод VD1, а VD2 будет погашен.

По такому принципу работает, например — одноканальный отечественный 140уд7. Однако существуют компараторы, у которых на выходе нельзя сформировать «логическую единицу», т.е. получить положительный сигнал. Возможно только «ноль» или ничего. Именно такими устройствами, их также называют «с открытым коллектором», оснащен четырехканальный LM339.

Данная особенность объясняется наличием у компараторов микросхемы внутреннего транзистора Q8. Его коллектор является выводом «Output», а эмиттер подключен к «GND». Он открывается только при большем потенциале на «-IN», относительно «+IN». При отсутствии сигнала — закрыт. Структурная схема из datasheet на LM339 представлена на рисунке.

Схема одного компаратора LM339(N)

Контакт «-IN» обычно называют инвертирующим, а «+IN» неинвертирующим.

Аналоги

Аналогом LM339(N) считаются следующие устройства: KIA339 (KEC), HA17339A (Renesas), UPC339GR (NEC). Немного хуже по параметрам, но иногда подходят в качестве замены: китайская SDP339 (Shaoxing Devechip Microelectronics Co.) или узбекская К1401СА1 (ОАО «Фатон» г.Ташкент). Многие известные зарубежные компании выпускают её со стандартной маркировкой по лицензии TI.

Применение

Одну из возможных схем применения LM339 для индикатора заряда батареи на 12 В можно скачать по ссылке. Опорное напряжение 4,7 В в ней подается на неинвертирующие входы. Оно получено за счёт использования стабилитрона KC147 и сопротивления R5. Светодиоды разного цвета подключены катодом на открытый коллектор компаратора, а анодом на плюс источника питания через токоограничивающие резисторы.

Схема работает от источника питания, уровень которого она же и контролирует. Через резистивные делители к инвертирующим входам микросхемы подключены источники тестируемого напряжения. При полном заряде батареи загорится зеленый светодиод, при разряде — красный.

Производители

LM339(N) широко распространена в России от компании Texas Instrument. Вместе с тем, она так же встречаются от таких производителей: STM, On Semiconductor, Fairchild, Motorolla. Скачать даташит можно кликнув по наименованием.
