Согласно характеристикам из datasheet, LM338 предназначена для стабилизации питания в различных электрических схемах. Довольно проста в применении и использовании. Необходимое постоянное напряжение на выходе микросхемы (1.2 до 32 В) достигается путем подбора номиналов всего двух дополнительных резисторов. При этом, максимальная величина тока в нагрузке может достигать 5 А.
Распиновка

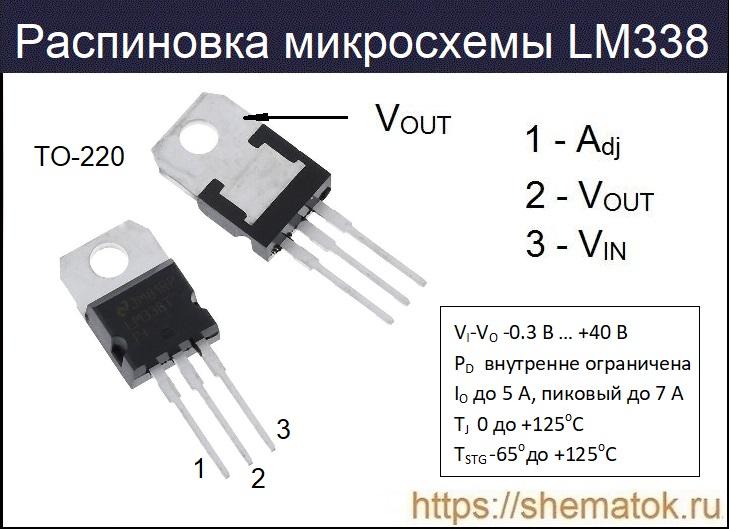

У lm338 всего три вывода, распиновка микросхемы в корпусе ТО-220 (слева на право): для регулировки — 1, напряжение на выходе -2 и подаваемое на вход – 3. Металлическая подложка имеет физическое соединение с контактом – 2. Внешний вид, основные параметры и полная цоколевка показаны на изображении ниже.
Кроме устройства в корпусе ТО-229, на рынке электронной продукции также широко представлены микросхемы в большей по габаритам металлической упаковке ТО-3. По основным параметрам они практически идентичны между собой, при этом способны выдерживать значительную температуру при пайке выводов (до 10 с — 300 oC).
Абсолютные характеристики LM338
- дифференциальное входное-выходное напряжение (VI-VO) -0.3 В … +40 В;
- максимальная рассеиваемая мощность (PD) – внутренне ограничена;
- температура кристалла (TJ) 0oC до +125oC;
- температура при хранении (TSTG) -65oC до +125oC; устойчивость к электростатическому разряду — TBD.
Микросхема имеет встроенную внутреннюю защиту от электростатического разряда ESD. Вместе с тем, при хранении металлические выводы необходимо накоротко замкнуть между собой, либо поместить их в токопроводящий пенопласт.
Вышеуказанные значения показывают пределы, выше которых устройство может очень быстрой выйти из строя. Диапазон температур кристалла указывает на условия, когда по данным производителя микросхема должна функционировать, но её эксплуатационные возможности будут сильно ограничены. Поэтому, для достижения максимальной эффективности в применении необходимо использовать электрические параметры.
Если Вам нужен линейный ресивер для холодильной машины, то можно обратиться к ООО «Фабрика Холода». Данная компания уже более 20 лет производит технологическое оборудование.
Электрические параметры
Рассмотрим электрические параметры стабилизатора. Режимы измерений можно посмотреть в отдельном столбце таблицы. Тестирование проводилось при температуре TJ=+25 oC, если не указано другого, при напряжении VI-VO=5, токе на выходе IO= 10 мА.
| Наименование параметра, ед.изм. | Обозначение | Режимы измерений | Минимум | Тип.значение | Максимум |
|---|---|---|---|---|---|
| Опорное напряжение, В | VREF | 3 В ≤ (VI-VO ) ≤ 35 В, 10 мА ≤ IO ≤ 5 А, PD≤50 Вт | 1.19 | 1.24 | 1.29 |
| Нестабильность напряжение на выходе, %/В | VRLINE | 3 В ≤ (VI-VO) ≤ 35 В | 0.005 | 0.01 | |
| Нестабильность выходного напряжения под нагрузкой, % | VRLOAD | 10 мА ≤ IO ≤ 5 А | 0.1 | 0.3 | |
| Тепловое регулирование, %/Вт | Пауза 20 мс | 0.002 | 0.02 | ||
| Ограничение тока, A | ICL | VI-VO = 30 В | 1 | 1 | |
| Среднеквадратичный выходной шум (% от VO), % | VN | 10 Гц ≤ IO ≤ 10 КГц А | 0.003 | ||
| Долгосрочная стабильность, % | TJ=+125 oC, 100 hrs | 0.3 | 1 | ||
| Термическое сопротивление кристалл-корпус, oC/Вт | θJС | NDS Package (NDE Package) | 1 (4) | ||
| Термическое сопротивление кристалл-внешняя среда, oC/Вт | θJС | NDS Package (NDE Package) | 35 (50) |
Аналоги
Полного аналога у стабилизатора LM338 не существует. Вместе с тем, если ток в нагрузке не превышает 1.5 А, микросхему можно заменить на менее мощные, но практически идентичные по электрическим параметрам LM317 или LM350. В некоторых случаях, в качестве замены, можно рассмотреть отечественный КР142ЕН22А.
Производители и datasheet
Посмотреть и скачать datasheet на стабилизатор напряжения LM338 можно по ссылкам с названием изготовителя. В настоящее время он встречаются в продаже под брендами достаточно известных производителей STMicroelectronics и Texas Instruments. В последнее время появляется продукция китайских компании, по качеству не уступающая последним.
