Характеристики стабилизатора 78M05

Согласно техническим характеристикам 78M05 представляет собой линейный стабилизатор, обеспечивающий понижение постоянного входного напряжения с 35 В до уровня 5 В. При этом поддерживает его неизменным (фиксированным) в течении всего периода своей работы, независимо от подключённой нагрузки. Имеет внутреннюю схему защиты от перегрева и короткого замыкания. Символ «М» в маркировке указывает на максимально возможный ток на выходе – не более 0.5 А.

Цоколевка

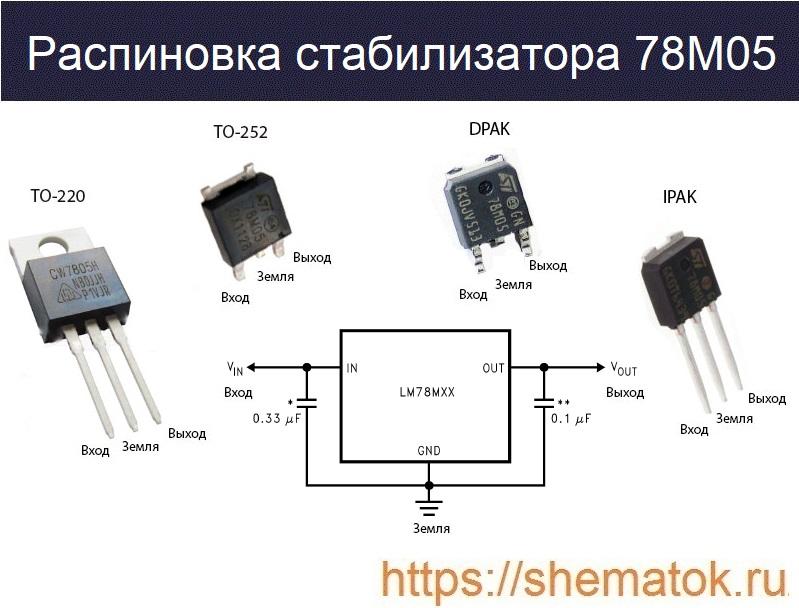

Цоколевка 78M05 и типовая схема включения представлены на рисунке ниже. Независимо от типа корпуса (встречается в ТО-220, ТО-252, D-PAK, I-PAK) микросхема оснащена тремя выводами с назначением: вход (слева), земля (посередине), выход (справа). Большинство современных версий устройства имеют пластиковую упаковку D-PAK.

Цоколевка 78m05

Технические характеристики

В таблице абсолютных технических характеристик любого datasheet на 78M05 указаны предельно возможные значения режимов эксплуатации. Необходимо отметить, что производители показывают эти данные для устройств работающих в идеальных условиях, при температуре  окружающей среды (ТА) не превышающей +25oС. Рассмотрим их более подробнее.

Максимальные значения

Максимальные характеристики 78M05:

  • входное напряжение VIN до 35 В;
  • выходное напряжение VO до 5 В;
  • ток на выходе IO до 0.5 А;
  • рассеиваемая мощность РD до 1.25 Вт (внутренне ограниченно);
  • рабочая температура от -40 до +125°С;
  • температура хранения от -55 до +150°С.

Кроме указанных выше величин в некоторых datasheet приводится информация о максимальных тепловых сопротивлениях между кристаллом микросхемы и корпусом (RθJС), кристаллом-окружающей средой (RθJA). Для рассматриваемого линейного стабилизатора, выделяющего при работе ненужную энергию в виде тепла, они являются одними из важнейших. Чем ниже их значения, тем меньше устройство будет греться. Данные параметры у разных производителей немного отличаются и во многом зависят от конструктивных особенностей внутренней схемы и типа корпуса. У современных изделий иногда RθJС не превышает 2.5 Сo/Вт, а RθJA ограничивается 50 Сo/Вт.

Электрические параметры

Для стабильной работы 78M05 необходимо придерживаться номинальных электрических характеристик, обычно указанных в datasheet сразу после предельно возможных значений. Они представлены в виде таблицы, в отдельном столбце которой приведены «режимы измерений». Параметры указаны для ТА не более +25oС.

Электрические параметры 78M05

Схема подключения

В технической документации практически всех производителей приведена рекомендуемая схема включения 78M05. Её несложно собрать в домашних условиях даже начинающему радиолюбителю. Она включает в себя всего три детали — два конденсатора и непосредственно стабилизатор.

Типовое подключение 78M05

Конденсатор на входе с ёмкостью 0.33 мФ используется для сглаживания помех, которые попадают из электрической сети или c выпрямительного диодного моста. Ёмкость на выходе, которая должна быть не менее 0.1 мФ, оптимизирует переходные процессы и уменьшает высокочастотные помехи. Все производители советуют устанавливать радиокомпоненты как можно ближе, насколько это возможно, к выводам микросхемы. Это нужно для того, чтобы обеспечить стабильную работу устройства.

Стоит учитывать, что для нормального функционирования стабилизатора необходимо как минимум 7 В, так как падение напряжения на нём при работе составляет около 2 В. Если включение происходит от 20 В и выше, то на вход схемы желательно ставить мощный токоограничивающий резистор, на котором будет рассеиваться часть неиспользуемой энергии.

Как проверить

Проверить работоспособность линейного стабилизатора 78M05 не сложно. Для этого надо подключить его, по типовой схеме включения (временно можно без конденсаторов) к постоянному источнику питания (до 20 В). Плюс необходимо подсоединить к выводу «вход» (слева, если смотреть на маркировку), а минус на «землю» (средний контакт). Для теста можно использовать обычную батарейку типа «Крона» (до 9 В).

Стабилизатор можно считать исправным, если на его выводах «выход» (справа) и «земля» появилось и остаётся неизменными при работе напряжение в диапазоне от 4.95 до 5.0 В. Оно не должно падать в случае подключении на указанные контакты небольшой нагрузки (например, резистора на 20 Ом) или повышаться, при увеличении питания на входе.

Аналоги

Почти все устройства, имеющие в маркировке символы «78M05», можно назвать аналогами для рассмотренного линейного стабилизатора. В настоящее время на рынке существует множество разнообразных модификации, в том числе более мощных 7805, L7805CV и им похожих, выдерживающих токи в нагрузке до 1.5 А. Практически идентичными по параметрам являются: BA178M05FP, LM341T.

В России и странах СНГ наиболее известными аналогами считаются 5321ЕН и K1332EH.

Производители

Линейные стабилизаторы 78M05 были разработаны  Fairchild Semiconductor в 70-хх годах прошлого столетия. С тех пор появилось невероятное количество их разновидностей, со своими индивидуальными особенностями и параметрами. В России наиболее известны устройства следующих производителей: STMicroelectronics; Texas Instruments; ON Semiconductor. Скачать их datasheet можно по ссылкам с названием компании.
