Характеристики стабилизатора L7805CV

Технические характеристики линейного стабилизатора L7805CV (STMicroelectronics) обеспечивают получение с его помощью постоянного фиксированного выходного напряжения в 5 В, с током в нагрузке до 1,5 А. Данная микросхема имеет всего три вывода и применяется в широком спектре электронных приложений. Имеет всторенную защиту от перегрева, а также схему ограничения превышения токовых значений. Полярность – положительная.

Надо заметить, что l7805cv это не транзистор! Хотя многие начинающие радиолюбители обычно ошибаются, из-за наличия у устройства всего трёх выводов. А между тем, внутренняя структура данного стабилизатора содержит 17 таких полупроводниковых триодов.

Цоколевка

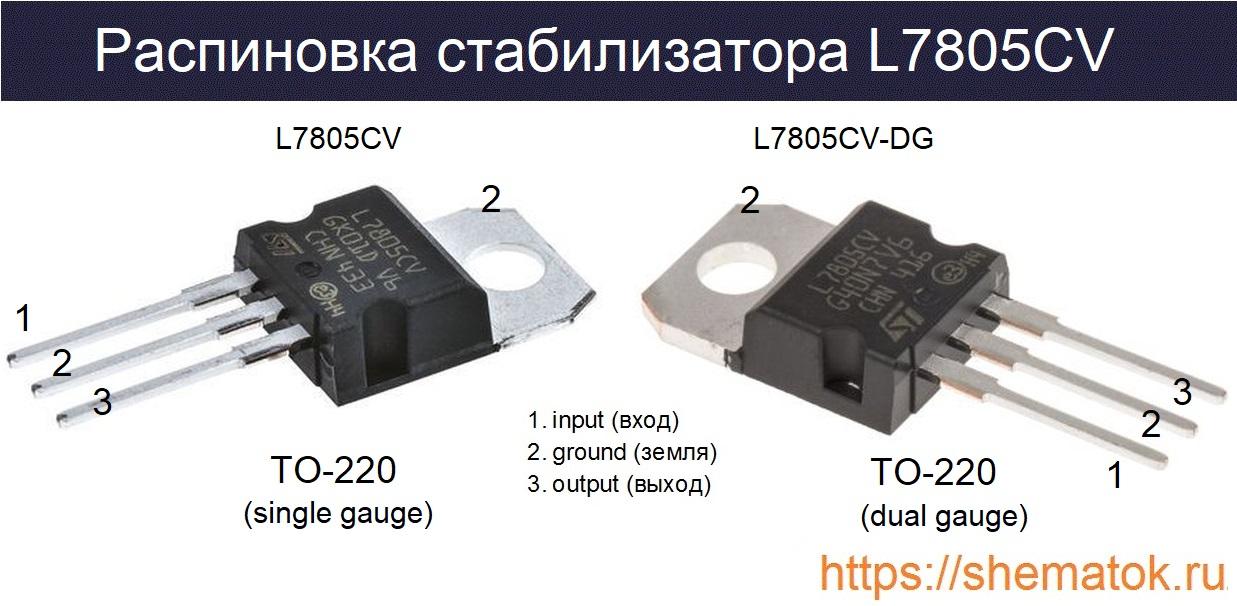

При просмотре datasheet на l7805cv, особенно перед покупкой, стоит обратить внимание на полное обозначение товара в магазине. У устройств с большей толщиной металлической подложки в конце указаны символы «-DG». Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220. В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке.распиновка l7805cv

Распиновка у l7805cv стандартная для такого типа устройств. Левая ножка «вход» (input), правая «выход» (output), посередине «земля» (ground), которая имеет физическое соединение с выводом Ground. Она производится в обновлённом корпусе ТО-220 (single gauge). Толщина металлической подложки уменьшена и составляет порядка 0,51-0,61 мм.

Более мощная подложка у микросхем с символами «DG» в конце маркировки, которыми обозначаются корпуса ТО-220 (dual gauge). Их толщина составляет порядка 1,23-1,32 мм.

Основные параметры

Рассматриваемый линейный стабилизатор по datasheet относится к серии l78, номер партии l7805c. Последняя включает в себя разные типы пластиковых упаковок: TO-220, TO-220FP, D²PAK и DPAK. Несмотря на внешние различия, максимальные значения основных параметров у всей линейки данных микросхем будут одинаковые.

Максимальные значения

Приведём максимальные значения параметров для l7805cv:

  • входное напряжение (VI ): до 35 В (при VO от 5 до 18 В); до 40 В (при VO =20, 24 В);
  • рабочая температура (TOP) от 0 до +125 оС;
  • хранение от -65 до +150 оС.

Рассеиваемая мощность и величина выходного тока у этих микросхем ограничена конструктивным исполнением корпуса и внутренней защитой. В даташит также указано, что стабильное функционирование устройства в таких режимах работы не гарантируется. Превышение любого из приведённых значений приводит к выходу последнего из строя.

Надо учитывать, что минимальная разница между входным и выходным напряжением (VI-VO) для работы микросхемы должна составлять 2-3 В. А наибольший ток на её выходе возможно обеспечить когда VI-VO находится в диапазоне от 5 до 15 В. Поэтому не стоит подавать на неё питание более 15-16 В.

Для увеличения силы выходного тока (более 1 А), производитель рекомендует устанавливать микросхему на радиатор. Это необходимо делать даже при 300 мА на выходе, так как устройство сильно нагревается при работе. Вместе с ростом температуры кристалла сильно проседает стабилизируемое им напряжение.

Электрические параметры

Ниже представлены электрические характеристики l7805cv (из даташит) для тестовой типовой схемы стабилизации с применением стандартных сглаживающих конденсаторов на входе (0,33 мкФ) и выходе (0,1 мкФ), при питающем напряжении (VI) = 10 В и токе (IO) =500 мА. Производитель указывает, что изменение VO при испытаниях, в зависимости от нагрева не учитывалось. При этом, максимальная температура кристалла (TJ) не должна превышать +25 оС.

Электрические параметры l7805cv

Электрические характеристики l7805cv на русском языке, вернее перевод этой информации из даташит от STM, можно посмотреть по ссылке.

Аналоги

У L7805CV есть современные аналоги. Хоть они менее известны популярной серии L78 от STM, но производятся не менее именитыми брэндами: Texas Instruments (LM340AT-5.0, UA7805CKCS), ON Semiconductor (MC7805CTG),  Fairchild (LM7805CT). Идентичная по характеристикам L7805ABP, но она имеет полностью пластиковый корпус, без металлической подложки. Возможной заменой можно считать L7805CT в мощной металлизированной упаковке ТО-3.

Примеры использования

Чаще всего на l7805cv собирают стабилизатор напряжения. Набор дополнительных электронных компонентов для этого минимален. Пример такой конструкции рассмотрен в видеоролике.

Производители

Оригинальные версии микросхем серии L78 выпускает только европейская компания STMicroelectronics (STM). При этом её продукция постепенно совершенствуется. Последние версии данного устройства от указанного производителя имеют сертификаты ECOPACK® соответствующие европейским экологическим стандартам REACH и RoHS. В связи с большим количеством аналогов и демократичной ценой (до 50 р.) подделки встречаются очень редко.

Скачать даташит на рассмотренное устройство можно по ссылке.
