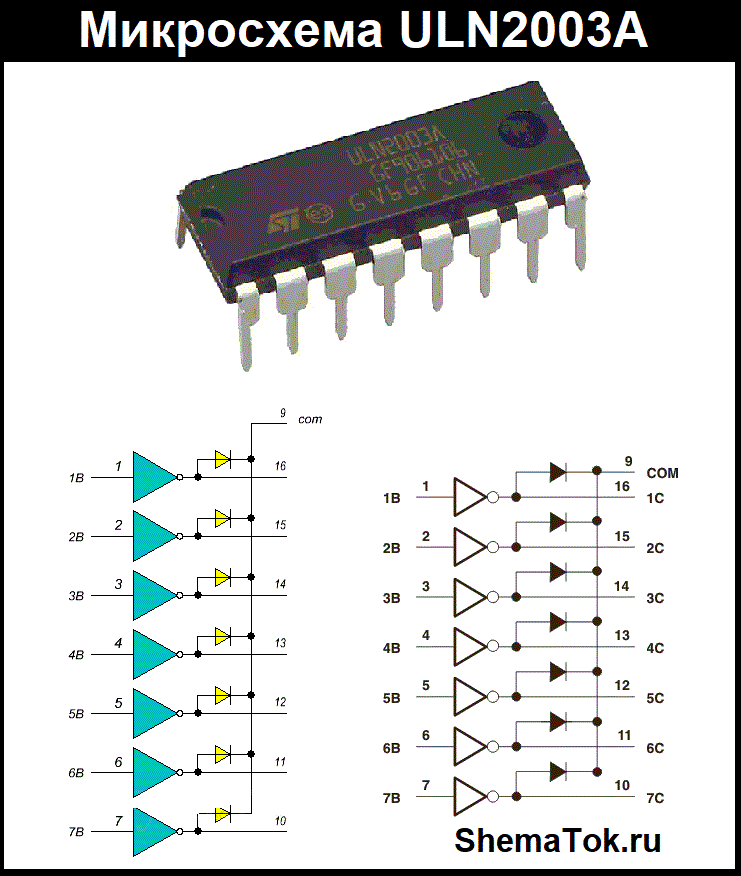

ULN2003A: Datasheet от Микросхемы

В таблице ниже представлены все Datasheet от микросхемы ULN2003A которая по своей сути является матрицей из семи транзисторов Дарлингтона. Стоить учесть что максимальный выходной ток каждого выхода 500мА и выше.

Параметры:

  • Количество выводов — 16;
  • Максимальный выходной ток — 0.5А;
  • Рабочая температура — от -40 до +85 оС;
  • Тип корпуса — DIP-16; SO-16; TSSOP16;
  • Выходное напряжение — 50V;
  • Входное напряжение — 30V;
  • Ток коллектора — 500 mA;
  • Ток базы — 25 mA.

Полные характеристики и схемы включения ULN2003A можно посмотреть в следующим разделе.

ПроизводительНазваниеDatasheet
STMICROELECTRONICS-lSTMicroelectronicspdfdpwl
ONSemiconductor-lON Semiconductorpdfdpwl
Texas Instruments2Texas Instrumentspdfdpwl
ALLEGROALLEGRO [Allegro MicroSystems]pdfdpwl
DIODESDIODES [Diodes Incorporated]pdfdpwl
ARTSCHIP ELECTRONICS CO-l ARTSCHIPpdfdpwl

Применения и особенности

Производители в своих Datasheet на ULN2003A указывают более подходящие области применения микросхемы:

  • Управления различными реле;
  • Линейные драйверы;
  • Управление двигателями постоянного тока;
  • Управление освещением.

Данный список не ограничивается сферой его использования а лишь показывает то, где чаще всего используется.
